Ein 4-MPPT-System liefert bei Teilverschattung und unterschiedlichen Dachausrichtungen deutlich mehr Ertrag als ein 2-Wege-System. Fällt Schatten auf nur ein einziges Solarmodul, bricht die Leistung eines herkömmlichen Strings drastisch ein. Ein Wechselrichter mit vier unabhängigen Trackern isoliert dieses Problem und rettet Ihre Energieernte.
Unterschiedliche Ausrichtungen führen bei einfachen Systemen unweigerlich zu Leistungsverlusten. Ost/West-Dächer oder Gauben liefern zu unterschiedlichen Tageszeiten Strom. Schaltet man diese in Reihe, drosselt das schwächste Modul das gesamte System.
Mehr Tracker bedeuten höhere Anschaffungskosten für den Wechselrichter. Dieser Preisaufschlag amortisiert sich jedoch durch den massiven Ertragsgewinn bei schwierigen Lichtverhältnissen. Ein System mit vier Eingängen löst zudem Bedenken zur Zukunftssicherheit, da Anlagenbetreiber später problemlos Solarmodule unterschiedlicher Leistungsklassen nachrüsten können.
Schlecht geplante 2-Wege-Systeme verringern den Solarertrag deutlich. Studien des Fraunhofer ISE belegen, dass die Verluste je nach Verschattungsgrad und Konfiguration drastisch ausfallen.
Grundlagen: Die Funktion von MPPT in Solaranlagen
MPPT (Maximum Power Point Tracking) maximiert die Leistungsabgabe von Solarmodulen, indem der Regler kontinuierlich Spannung und Strom optimiert. Der Tracker sucht in Echtzeit den idealen Betriebspunkt der Anlage. Dies garantiert den höchstmöglichen Ertrag unter allen Wetterbedingungen.
Funktionsweise und Effizienz von MPPT-Reglern
Ein MPPT-Regler passt sich dynamisch an Licht, Temperatur und Einfallswinkel an. Diese permanente Nachregelung steigert den Solarertrag massiv und erzielt im Vergleich zu veralteten PWM-Reglern einen Effizienzgewinn von bis zu 30 %.
Hardware-Schutz durch präzises Temperaturmanagement
Präzises Temperaturmanagement und exakte Ladesteuerung durch den MPPT-Tracker schonen die angeschlossene Batterie. Die Solarzellen überhitzen nicht, laden effizienter und erreichen dadurch eine deutlich längere Lebensdauer.
Monitoring und Fehleranalyse bei Solaranlagen
Eine integrierte Fehlererkennung über das System-Monitoring hilft, Mismatch-Probleme bei Solarmodulen frühzeitig zu identifizieren. Anlagenbetreiber sehen sofort, wenn ein Modul durch Schmutz oder Defekte abfällt. Detaillierte Informationen darüber, was ein MPPT ist und wie es die Hardware schützt, helfen bei der Fehlervermeidung.
Vorteile von 4 MPPT-Wechselrichtern bei komplexen Bedingungen
Ein Wechselrichter mit 4 MPPT verfügt über vier völlig unabhängige Tracking-Eingänge. Jeder Kanal arbeitet autark und sucht seinen eigenen optimalen Leistungspunkt. Diese Architektur bietet maximale Flexibilität bei der Anlagenplanung.
Ertragsoptimierung bei Teilverschattung
Für stark variierende Schatten oder mehrere Modulausrichtungen ist ein System mit vier Trackern die beste Wahl. Ein verschattetes Solarmodul am Morgen beeinflusst die restlichen drei Kanäle des Wechselrichters nicht.
Granulare Ertragsanalyse pro Tracker
Per-MPPT-Monitoring ermöglicht eine detaillierte Ertragsanalyse für jeden einzelnen der vier Kanäle. Nutzer erkennen Leistungsabfälle sofort und können gezielt eingreifen, ohne das gesamte Solarsystem durchmessen zu müssen.

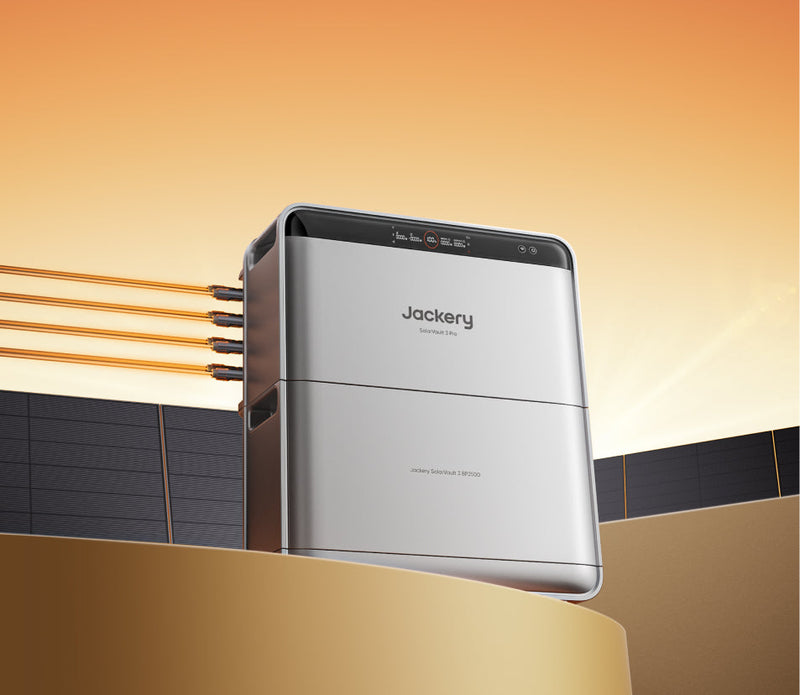

Jackery SolarVault 3 Pro als Premium-Lösung
Das Jackery SolarVault 3 Pro sichert die Energieversorgung auch bei schwierigen Lichtverhältnissen durch vier unabhängige Tracker ab. Dieses System bietet:
● 4 unabhängige MPPT-Tracker
● Bis zu 4.000 W maximale Solar-Eingangsleistung
● 15 Jahre ausgelegte Produktlebensdauer
● Maximale Flexibilität für komplexe Dachstrukturen
|
Modell |
Kapazität |
Leistung (Off-Grid) |
Max. Solar-Eingangsstrom |
Besonderheiten |
|
Jackery SolarVault 3 Pro |
2.520 Wh (erweiterbar bis 15.120 Wh) |
1.200 W |
28A |
Ideal für Grundlast, Notstrom & Speicherung von Tag-Energie für die Nacht |
|
Jackery SolarVault 3 Pro Max |
2.520 Wh (erweiterbar bis 15.120 Wh) |
2.500 W |
28A |
Kompromisslose Leistung für Großgeräte (Waschmaschinen, Klimaanlagen) |
|
Im Vergleich zu anderen Balkonkraftwerken |
2.4 kWh |
2.400 W |
Limitiert auf max. 18A |
Nadelöhr bei Hochleistungsmodulen; führt an sonnigen Tagen zu Ertragsverlusten |
* Ein MPPT-Regler optimiert kontinuierlich den Arbeitspunkt von Solarmodulen für maximale Energieausbeute. Je höher die Eingangsstromgrenze, desto mehr Energie kann genutzt werden – besonders bei starker Sonneneinstrahlung. Übersteigt der Modulstrom die MPPT-Grenze, geht Energie verloren.
Beispiel:
Erzeugt ein Modul 24 A, nutzt ein 18-A-Regler nur 18 A, während ein 28-A-Regler die vollen 24 A verarbeitet.
Ein 28-A-MPPT-Regler verbessert daher die Nutzung leistungsstarker Module und reduziert Verluste – für höhere Effizienz und Ladeleistung.
Hinweis: Die tatsächliche Leistung hängt von Systemkonfiguration, Sonneneinstrahlung und Batteriezustand ab.
2-Wege-MPPT-Wechselrichter für Standard-Setups
Ein 2-Wege-MPPT-Wechselrichter nutzt zwei unabhängige Tracker. Diese Eingänge werden typischerweise für zwei getrennte Solar-Strings eingesetzt.
Idealbedingungen für 2-Wege-Systeme
Ein 2-Wege-Setup ist ideal für homogene Dachflächen ohne nennenswerten Schattenwurf. Wenn alle Solarmodule nach Süden zeigen und keine Bäume stören, reicht diese Wechselrichter-Technik völlig aus.
Kosten-Nutzen-Faktor bei Standarddächern
Die geringere technische Komplexität senkt die Anschaffungskosten von 2-Wege-Wechselrichtern. Anlagenbetreiber zahlen nur für die Technik, die auf einem perfekten, unverschatteten Dach auch wirklich benötigt wird.
Systemgrenzen bei mehreren Dachausrichtungen
Ein 2-Wege-System stößt an seine Grenzen, sobald mehr als zwei Ausrichtungen oder unterschiedliche Solarmodultypen gemischt werden. Bei komplexen Dächern entstehen unweigerlich Leistungsverluste durch die gegenseitige Beeinflussung der in Reihe geschalteten Module.
Direkter Vergleich: 4 MPPT vs. 2 MPPT in der Praxis
|
Funktion |
2-Wege-MPPT |
4-Wege-MPPT |
|
Kanaltrennung |
Gering (max. 2 Strings) |
Hoch (4 völlig autarke Strings) |
|
Schatten-Performance |
Hoch anfällig bei >2 Zonen |
Reduziert Mismatch-Verluste signifikant |
|
Installationsaufwand |
Simpel, weniger Kabel |
Detaillierteres Verkabeln erforderlich |
|
Diagnosemöglichkeiten |
Basis-Daten pro String-Paar |
Granulare Daten zur schnellen Fehlerbehebung |
|
Flexibilität |
Begrenzt auf ähnliche Module |
Beliebige Modul-Mischung (pro Kanal) möglich |
Ertragsunterschiede durch bessere Kanaltrennung
Mehr Tracker in einem Wechselrichter bedeuten eine bessere Kanaltrennung, wodurch die gegenseitige Beeinflussung der Solarmodule auf null sinkt. Nutzererfahrungen belegen bis zu 15 % Mehrertrag bei Split-String-Konfigurationen mit vier Eingängen.
Vor- und Nachteile im Überblick
|
Kriterium |
2-Wege-MPPT |
4-Wege-MPPT |
|
Vorteile |
Kostengünstig, einfache Installation, weniger Kabelaufwand |
Maximale Effizienz bei Schatten, mischt verschiedene Modultypen, zukunftssicher |
|
Nachteile |
Inflexibel bei Schatten, Ertragsverlust bei mehr als zwei Ausrichtungen |
Höherer Preis, komplexere Verkabelung der vier Einzelstrings |
Einsatzszenarien für Multi-Tracker-Systeme
Optimierung von Balkonkraftwerken
Balkonkraftwerke profitieren enorm von vier unabhängigen Trackern. Unterschiedliche Balkonseiten (z. B. Süd und West) oder wandernder Schatten durch Nachbargebäude werden durch diese Wechselrichter-Technologie perfekt ausgeglichen.
Ertragssteigerung auf Hausdächern mit Hindernissen
Auf einem Hausdach agiert ein 4-Wege-System als Problemlöser gegen Ertragsverluste. Gauben, Baum- oder Schornsteinschatten reduzieren die Gesamtleistung nicht, da nur das spezifisch betroffene Modul an Leistung verliert.
Flexible Solar-Setups für Garage und Garten
Vier unabhängige Tracker gleichen Differenzen bei flexiblen Solarmodulen mit unterschiedlichen Neigungen auf Garagendächern oder im Garten optimal aus. Ein Balkonkraftwerk mit Speicher maximiert dabei den Eigenverbrauch des erzeugten Stroms.
Häufige Fragen zur Wahl des passenden MPPT-Systems
Was bedeutet „Wege“ bei einem Wechselrichter?
Der Begriff „Wege“ bezeichnet bei einem Wechselrichter unabhängige Eingänge zur getrennten Leistungsoptimierung. Jeder Weg (Tracker) sucht den perfekten Strom-Spannungs-Punkt für die exakt dort angeschlossenen Solarmodule.
Ist 4-Wege für Balkone überhaupt sinnvoll?
Ein 4-Wege-Wechselrichter ist für Balkone besonders bei unterschiedlichen Ausrichtungen oder Schattenwurf extrem sinnvoll. Wenn Anlagenbetreiber Module am Balkongeländer und zusätzlich auf dem Vordach montieren, ist ein System mit vier Eingängen zwingend erforderlich.
Reicht 2-Wege für flache Dächer?
Ein 2-Wege-System reicht für flache Dächer in der Regel aus und ist sehr kosteneffizient. Ohne Schattenwurf und bei exakt gleicher Neigung aller Module bietet diese Technik die beste Preis-Leistung.
Wie vermeide ich Mismatch-Fehler?
Mismatch-Fehler lassen sich vermeiden, indem Strings nur mit identischen Solarmodulen und exakt gleichen Ausrichtungen gebildet werden. Anlagenbetreiber sollten niemals alte und neue Module im selben String in Reihe schalten.
Darf ich verschiedene Module mischen?
Verschiedene Solarmodule dürfen gemischt werden, müssen dann aber zwingend auf getrennte MPPT-Eingänge gelegt werden. Nur durch diese Kanaltrennung wird verhindert, dass das schwächste Modul die Leistung des gesamten Systems drosselt.
Technische Kernfunktionen von Solar-Wechselrichtern
Unabhängiges Tracking und App-Monitoring
Unabhängiges Tracking pro Kanal verhindert, dass verschattete Solarmodule die leistungsstarken Module ausbremsen. Ein Per-MPPT-Monitoring via App liefert die genaue Performance-Analyse jedes einzelnen Eingangs in Echtzeit auf das Smartphone.
Schutzmechanismen und IP65-Sicherheit
Integrierter Überlast- und Temperaturschutz garantiert die Langlebigkeit des Wechselrichters. Eine IP65-Schutzklasse ist für den sicheren Außeneinsatz auf dem Balkon oder im Garten zwingend erforderlich, um die Elektronik gegen Staub und Strahlwasser abzuschirmen.
Wohnraumtauglichkeit durch leisen Betrieb
Ein leiser Betrieb unter 30 dB erhöht die Akzeptanz von Wechselrichtern in Wohnbereichen stark. Eine lüfterlose Kühlung verhindert permanente Brummgeräusche auf dem Balkon oder der Terrasse.
Tipps für Planung und Wartung von Solaranlagen
Planungssicherheit durch Multi-Tracker-Systeme
Bei variabler Verschattung sollten Anlagenplaner direkt zu 4-Wege-Systemen greifen. Diese Entscheidung vermeidet spätere Ertragseinbußen und teure Wechselrichter-Tausche bei zukünftigen Systemerweiterungen.
Regelmäßige Wartung und Pflege
● Werten Sie Monitoring-Daten saisonal aus, um Strings an den Sonnenstand anzupassen.
● Prüfen Sie die Voc-Grenzen (Leerlaufspannung) des Wechselrichters für den Winterbetrieb.
● Reinigen Sie die Solarmodule regelmäßig von Schmutz und Laub.
● Beachten Sie die korrekte Verkabelung und die elektrischen Unterschiede bei der Schaltung von Solarmodulen in Reihe vs. Parallel.
Nutzung von Monitoring-Alerts
Die Einrichtung von Monitoring-Alerts in der Solar-App ermöglicht eine proaktive Wartung. Bei Störungen oder plötzlichen Leistungsabfällen eines Trackers erhalten Nutzer eine Push-Nachricht und können sofort eingreifen.
Entscheidungshilfe für den passenden Wechselrichter
Ein 2-Wege-Wechselrichter ist die richtige Wahl, wenn die Solarfläche homogen, unverschattet und einheitlich ausgerichtet ist. Dies spart Geld bei der Anschaffung und reicht für perfekte Süddächer völlig aus.
Ein System mit 4 MPPT ist ideal, wenn mehrere Ausrichtungen (Balkon und Dach) oder Teilverschattungen vorliegen. Die höhere Investition zahlt sich durch einen stetigen Mehrertrag von bis zu 15 % aus.
ROI und Qualitätsmerkmale beim Kauf
Vor dem Kauf sollten Anlagenbetreiber eine ROI-Abschätzung durchführen und Garantiebedingungen, Kühlkonzepte sowie Monitoring-Funktionen vergleichen. Ein billiges Gerät ohne Einzelkanal-Überwachung erschwert die Fehlersuche massiv. Detaillierte Informationen über verschiedene Arten von Solar-Wechselrichtern helfen bei der finalen Auswahl.
Das Jackery SolarVault 3 Pro dient hier als Premium-Beispiel. Mit vier unabhängigen Trackern, 4.000 W maximaler Solar-Eingangsleistung und 15 Jahren ausgelegter Lebensdauer liefert dieses Modell maximale Leistung für komplexe Setups.
Häufig gestellte Fragen (FAQ)
Kann ich verschiedene Modulleistungen an einem 4-MPPT-Wechselrichter kombinieren?
Ja, dank der vier unabhängigen Tracker lassen sich verschiedene Modulleistungen problemlos an einem Wechselrichter kombinieren. Die elektrischen Grenzwerte für Spannung und Strom pro Eingang müssen jedoch strikt eingehalten werden.
Wie wirkt sich die Kabellänge bei 4-Wege-Systemen auf die Effizienz aus?
Die getrennte Kabelführung für vier Kanäle kann bei langen Wegen zu Spannungsabfällen führen. Anlagenbetreiber sollten passende, größere Kabelquerschnitte nutzen, um Leitungsverluste zwischen Solarmodul und Wechselrichter zu minimieren.
Benötige ich für jeden MPPT-Eingang eine eigene Sicherung?
Der Bedarf an Einzelsicherungen hängt vom DC-Schutz des Wechselrichter-Herstellers ab. Hochwertige Multi-Tracker-Geräte verfügen oft über integrierte Trennschalter und Schutzmechanismen für alle vier Kanäle.
Verbraucht ein 4-MPPT-System im Standby mehr Eigenstrom als ein 2-Wege-System?
Der Eigenverbrauch eines Systems mit vier Trackern ist im Standby minimal höher als bei einem 2-Wege-Gerät. Dieser marginale Mehrverbrauch fällt gegenüber dem deutlich höheren Ertragspotenzial bei Verschattung jedoch nicht ins Gewicht.
Lassen sich ungenutzte MPPT-Eingänge für eine spätere Systemerweiterung offen lassen?
Ja, ungenutzte Eingänge am Wechselrichter können offen bleiben, was enorme Flexibilität für zukünftige Modul-Nachrüstungen bietet. Freie Tracker beeinträchtigen die Effizienz der aktiven Kanäle in keiner Weise.
