Installationsdiagramm für Balkonkraftwerk: Den Balkonkraftwerk-Anschluss schaltplan meistern

Ein strukturierter Installationsplan verhindert falsche Verkabelungen, spart Zeit und sichert die normgerechte Inbetriebnahme Ihrer Mini-Solaranlage. Wer den Balkonkraftwerk-Anschlusschaltplan im Detail versteht, installiert sein System sicher und ertragreich.Ein präzises Vorgehen minimiert diese Fehlerquellen sofort. Ein modernes Balkonkraftwerk mit Speicher klärt rechtliche Grauzonen und sichert die Wirtschaftlichkeit der Anlage vom ersten Tag an. Diese Anleitung eliminiert typische Anfängerfehler, setzt realistische Ertragsziele und maximiert die energetische Unabhängigkeit durch klare, visuelle Vorgaben.

Leitfaden: Den Balkonkraftwerk-Anschluss schaltplan richtig umsetzen

Der Stromfluss einer Mini-Solaranlage folgt einer simplen, linearen Logik von der Stromerzeugung bis zur Einspeisung. Skizzieren Sie diesen Weg vorab in vier grundlegenden Schritten:

1. Solarmodul (Gleichstrom-Erzeugung)

2. Wechselrichter (Umwandlung in Wechselstrom)

3. AC-Stecker (Verbindungselement)

4. Hausnetz (Stromnutzung)

Eine visuelle Darstellung der Komponenten verhindert fatale Anschlussfehler und Kurzschlüsse. Dieser klare Schaltplan dient als verbindliche Basis für die Installation, hilft der Elektrofachkraft bei eventuellen Abnahmen und liefert die exakten Daten für die zwingende Netz-Registrierung.

Bauen Sie die Struktur der Solaranlage logisch auf. Integrieren Sie Schrittnummerierungen für den Aufbau und markieren Sie Sicherheitshinweise an jedem elektrischen Knotenpunkt. Erstellen Sie eine einfache Komponenten-Legende, um Verwechslungen bei den Kabeln strikt auszuschließen. Besonders bei der Integration von Batterien verhindert ein detaillierter Schaltplan für PV-Anlagen mit Speicher gefährliche Überlastungen des Systems.

Kernkomponenten für Balkon, Dach, Garage und Garten

Die gewählte Hardware bestimmt den maximalen Stromertrag und die Sicherheit der Anlage. Wählen Sie die folgenden Komponenten exakt passend zu Ihrem Standort:

• Solarmodule: Die Nennleistung von bis zu 2.000 Wp definiert den Maximalertrag. Bifaziale Module fangen Licht auf beiden Seiten ein und steigern die Ausbeute bei reflektierenden Untergründen massiv. Achten Sie bei Balkonmontagen zwingend auf das zulässige Gesamtgewicht.
• Wechselrichter: Nutzen Sie ausschließlich zertifizierte Plug-and-Play-Modelle. Beachten Sie die gesetzliche Drosselung auf maximal 800 W Einspeisung in das deutsche Hausnetz.
• Verkabelung: DC-Verbindungen erfordern wasserdichte MC4-Stecker.
• Steckverbinder: Ein Standard-Schuko-Stecker genügt für reguläre 800-W-Anlagen. Der Wieland-Stecker (GST18) bietet zusätzlichen mechanischen Schutz bei dauerhafter Höchstlast.
• Montagesysteme: Passen Sie die Halterungen exakt an die Bausubstanz an. Balkon, Dach, Garage oder Garten erfordern spezifische, sturmfeste Befestigungen aus korrosionsbeständigem Edelstahl.

Schritt-für-Schritt: Montage und elektrische Installation

Vorbereitung und Werkzeug

Für eine sichere Installation benötigen Sie ein Multimeter zur Spannungsmessung, isolierte Schraubendreher und witterungsbeständiges Montagematerial. Starten Sie niemals ohne diese komplette Ausrüstung. Klären Sie zudem das Mietrecht vor dem Kauf der Anlage durch eine schriftliche Zustimmung des Vermieters. Dokumentieren Sie den Zustand des Balkons oder Daches vorab fotografisch, um spätere Streitigkeiten auszuschließen.

Mechanische Befestigung

Eine Südausrichtung mit 30 Grad Neigung liefert den höchsten und konstantesten Stromertrag. Vermeiden Sie Schatten durch Bäume oder Nachbargebäude strikt, da selbst Teilverschattungen die Effizienz des gesamten Solarmoduls ruinieren. Montieren Sie die Anlage unter Berücksichtigung der lokalen Windlast absolut sicher. Eine sturmfeste Balkonkraftwerk-Befestigung mit korrosionsbeständigen Edelstahl-Halterungen garantiert dabei die nötige mechanische Sicherheit.

Elektrische Verkabelung

Die Solarmodule werden über wasserdichte MC4-Stecker (DC-Verbindung) direkt mit dem Wechselrichter gekoppelt. Prüfen Sie die Polung zwingend vor dem Zusammenstecken. Trennen Sie diese DC-Verbindungen niemals unter Last, da sonst lebensgefährliche Lichtbögen entstehen.

Platzieren Sie den Wechselrichter an einem gut belüfteten Ort, geschützt vor direkter Nässe und extremer Sonneneinstrahlung. Der AC-Anschluss an das Hausnetz erfolgt erst ganz zum Schluss nach einer vollständigen mechanischen Prüfung. Ein FI-Schutzschalter im Stromkreis wird für den sicheren Betrieb dringend empfohlen.

Sicherheitstipps der Profis

VDE-konforme Bauteile und ein aktiver FI-Schutzschalter verhindern Kabelbrände und Kurzschlüsse bei Mini-Solaranlagen effektiv.. Kontrollieren Sie vor dem Einstecken in die Steckdose stets Spannung und Polung mit einem Multimeter.

Sparen Sie bei der Installation nicht an der Kabelqualität. Vermeiden Sie billige Verlängerungskabel aus dem Baumarkt. Nutzen Sie bei eigenen Verkabelungen professionelle Aderendhülsen, um einen verlustfreien, dauerhaften und sicheren Kontakt zu garantieren.

Netzanschluss: Schuko-Stecker oder Wieland-Dose?

Die Wahl zwischen einem klassischen Schuko-Stecker und einer Wieland-Dose entscheidet über den Installationsaufwand und das mechanische Sicherheitsniveau der Anlage.

 Die Leistungsgrenze für den Netzanschluss ist in Deutschland fixiert. Die Wechselrichter-Einspeisung ist gesetzlich auf maximal 800 W begrenzt.

Eigenverbrauch optimieren mit Speichersystemen

Ein Balkonkraftwerk mit Speicher erhöht den Eigenverbrauch auf bis zu 98 Prozent und verhindert, dass ungenutzter Strom unvergütet ins öffentliche Netz fließt. Durch die Speicherung des Tagesüberschusses nutzen Sie die gewonnene Sonnenenergie abends oder bei Lastspitzen effizient im eigenen Haushalt. Dies reduziert die Netzeinspeisung auf null und bietet wertvolle Notstromfunktionen bei Netzausfällen.

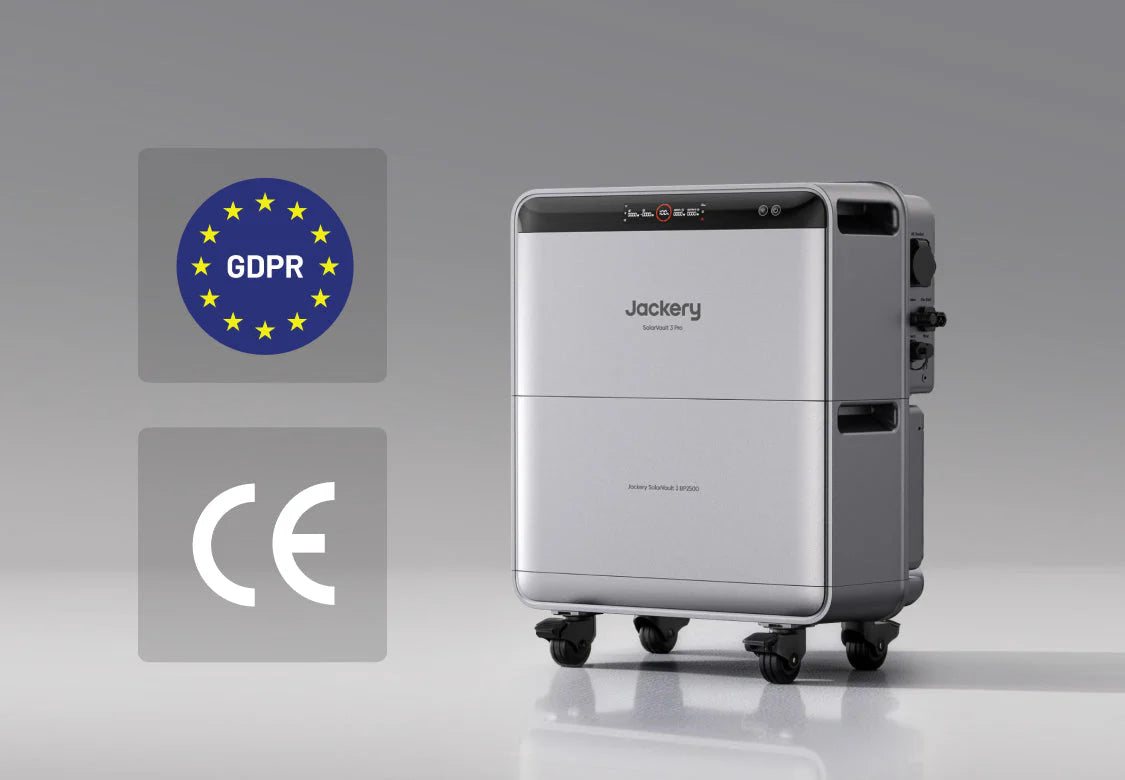

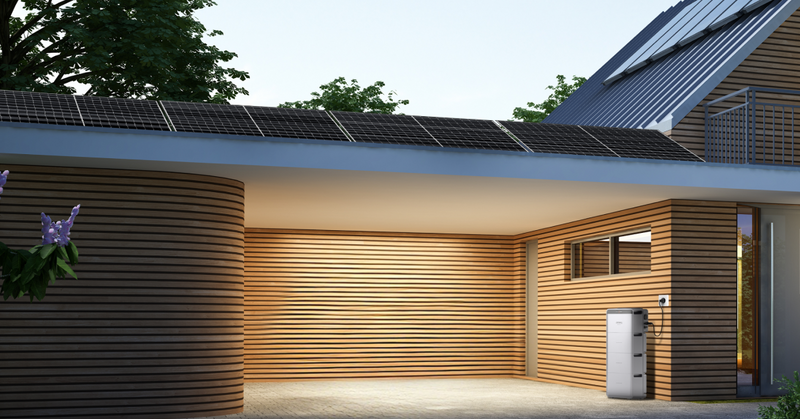

Das Jackery SolarVault 3 Pro speichert mit 2.520 Wh (LiFePO4-Zellen) überschüssige Energie für die Nacht und lässt sich modular auf bis zu 15.120 Wh erweitern. Dieses Speichersystem liefert 1.200 W Off-Grid-Leistung mit einer extrem schnellen USV-Umschaltzeit von unter 20 ms, sobald das Stromnetz ausfällt. Ein intelligentes Hybrid-Konzept aus Wechselrichter, Batterie und smarter Steuerung ermöglicht zeitgesteuertes Laden und maximale energetische Autarkie. Gerade in Zeiten dynamischer globaler Energiemärkte gewinnen Haushalte dadurch ein essenzielles Maß an Unabhängigkeit von externen Versorgern und sichern sich langfristig gegen unvorhersehbare Preisschwankungen ab.

Rechtliche Vorgaben und Anmeldung in Deutschland

Die Anmeldung eines Balkonkraftwerks im Marktstammdatenregister (MaStR) ist in Deutschland gesetzlich vorgeschrieben, aber innerhalb weniger Minuten online erledigt. Die Bundesnetzagentur verlangt diese Registrierungspflicht zwingend von jedem Anlagenbetreiber.

Die Leistungslimits für steckerfertige Solaranlagen sind klar definiert: Der Wechselrichter darf maximal 800 W in das Hausnetz einspeisen. Nach der MaStR-Meldung prüft der lokale Netzbetreiber automatisch, ob der vorhandene Stromzähler gegen ein Modell mit Rücklaufsperre oder einen modernen Zweirichtungszähler getauscht werden muss.

Wartung, Pflege und Ertragsoptimierung

Solarmodule sind äußerst wartungsarm, erfordern für den maximalen Ertrag von bis zu 2.000 Wp jedoch gelegentliche Pflege:

• Reinigung: Entfernen Sie regelmäßig Staub, Laub und Schmutz. Bereits eine dünne Staubschicht senkt die maximale Sonnenausbeute der Module messbar.
• Monitoring: Nutzen Sie smarte Apps zur Ertragsüberwachung. So erkennen Sie Leistungsabfälle oder Ausfälle des Wechselrichters sofort in Echtzeit.
• Kabelprüfung: Führen Sie jährlich eine Sichtprüfung der Anlage durch. Kontrollieren Sie die MC4-Stecker und Solarkabel auf Witterungsschäden oder Korrosion.

Praxisbeispiele für verschiedene Einsatzorte

Jeder Standort bietet spezifische Potenziale für die effiziente Solarstromerzeugung mit einem Balkonkraftwerk.

Balkon (Mietwohnung)

Ein klassisches 600-W- bis 800-W-System senkt die monatliche Stromrechnung im Sommer spürbar. Die Anlage deckt die permanente Grundlast von Kühlschränken, WLAN-Routern und Standby-Geräten perfekt ab.

Garten und Garage

Freistehende Solaranlagen bieten maximale Flexibilität bei der Ausrichtung. Sie eignen sich ideal, um E-Bikes direkt vor Ort zu laden oder Gartengeräte völlig autark zu betreiben, ohne lange Kabeltrommeln verlegen zu müssen.

Dach-Integration

Größere Modulflächen mit bis zu 2.000 Wp Leistung maximieren den täglichen Stromertrag. Eine fachgerechte Balkonkraftwerk-Dachmontage bildet hierbei die perfekte Basis für leistungsstarke Speichersysteme.

Checkliste vor der finalen Inbetriebnahme

Prüfen Sie diese vier kritischen Punkte zwingend, bevor Sie den Wechselrichter an das Hausnetz anschließen:

• Mechanik: Die Halterungen sitzen fest am Geländer oder Dach. Windlast und Korrosionsschutz der Bauteile sind geprüft.
• Bürokratie: Der Eintrag im Marktstammdatenregister (MaStR) ist erledigt. Der Vermieter der Immobilie ist offiziell informiert.
• Sicherheit: Der FI-Schutzschalter ist aktiv. Alle normgerechten Steckverbindungen (MC4 und AC) sind fest verschraubt und wasserdicht.

Weiterführende Ressourcen und Tools

Nutzen Sie diese digitalen Werkzeuge für eine fehlerfreie Ertragsplanung und die rechtliche Absicherung Ihrer Solaranlage:

Simulation: Kostenlose Ertragsrechner wie PVGIS helfen bei der exakten Planung, Ertragsprognose und Standort-Simulation.

Häufige Anfängerfragen (FAQ)

1. Brauche ich einen Elektriker?

Nein, für steckerfertige Mini-Solaranlagen mit Schuko-Stecker benötigen Sie keinen Elektriker. Diese Systeme sind DIY-freundlich. Lediglich bei der Festinstallation von Wieland-Dosen oder direkten Netzanschlüssen ist eine Elektrofachkraft zwingend ratsam.

2. Wie bestimme ich den Ertrag?

Kostenlose Tools wie PVGIS berechnen den exakten Solarertrag. Diese Software liefert eine realistische Standort-Simulation basierend auf Ihren lokalen Wetterdaten, der Dachneigung und der Modulausrichtung.

3. Was kostet eine Anlage?

Ein Standard-Balkonkraftwerk kostet zwischen 300 und 800 Euro. Der finale Preis variiert stark je nach installierter Modulleistung (Wp), der Qualität des Wechselrichters und dem mitgelieferten Montagematerial.

4. Darf ich mehrere Balkonkraftwerke an verschiedenen Steckdosen gleichzeitig betreiben?

Nein. Die gesetzliche 800-Watt-Grenze gilt pro Stromzähler und Wohneinheit, nicht pro Steckdose. Dies verhindert eine lebensgefährliche Überlastung der Endstromkreise durch mehrere parallel einspeisende Anlagen.

5. Was passiert mit dem Stromertrag bei einem öffentlichen Stromausfall?

Der Wechselrichter schaltet sich bei einem Stromausfall durch den integrierten NA-Schutz in unter 20 Millisekunden ab. Ohne ein spezielles inselfähiges Speichersystem wie das Jackery SolarVault bleibt Ihre Anlage bei Netzausfall aus Sicherheitsgründen deaktiviert.

6. Kann ich die Solarmodule auch flach auf den Boden legen?

Ja, allerdings führt eine flache Bodenmontage zu massiven Leistungsverlusten durch den falschen Sonnenwinkel. Zudem funktioniert die notwendige Selbstreinigung der Module durch Regen erst ab einem Neigungswinkel von mindestens 15 Grad effektiv.

7. Wie lang darf das AC-Anschlusskabel zur Steckdose maximal sein?

Das AC-Anschlusskabel sollte maximal 10 bis 15 Meter lang sein. Bei größeren Distanzen steigt der Spannungsabfall im Kabel spürbar an. Wählen Sie bei langen Wegen einen größeren Leitungsquerschnitt (z.B. 2,5 mm²), um Ertragsverluste und Kabelerwärmung zu vermeiden.

8. Ist eine spezielle Versicherung für das Balkonkraftwerk notwendig?

Nein, eine formlose Meldung an die bestehende Hausrat- oder Wohngebäudeversicherung reicht meist aus. Viele Anbieter schließen steckerfertige Solargeräte mittlerweile beitragsfrei oder gegen einen sehr geringen Aufpreis in den bestehenden Schutz ein.
