Die Parallelschaltung von Solarmodulen ist der effektivste Weg, um Ertragsverluste durch Bäume, Schornsteine oder Wolken zu minimieren. Fällt ein einzelner Schatten auf ein Panel, produziert der unbeschattete Rest des Systems bei dieser Verkabelungsmethode ungestört weiter Strom, während bei einer herkömmlichen Reihenschaltung die Leistung der gesamten Anlage einbricht.
Die technische Umsetzung der Parallelschaltung ist simpel: Sie verbindet alle Pluspole miteinander und alle Minuspole miteinander. Durch diese Methode bleibt die Systemspannung niedrig, während die Stromstärke steigt. Das schützt den Wechselrichter vor Überspannung und maximiert die Energieausbeute bei schwierigen Lichtverhältnissen.
Solarmodule parallel schalten: Ein technischer Kurzüberblick
Die Parallelschaltung verändert die elektrischen Eigenschaften einer Solaranlage grundlegend. Diese Methode löst spezifische Standortprobleme, stellt aber klare Anforderungen an die Dimensionierung der Verkabelung.
- Definition der Verkabelung: Bei der Parallelschaltung verbinden Sie Pluspol mit Pluspol und Minuspol mit Minuspol. Die Spannung (Volt) des Systems bleibt exakt auf dem Niveau eines einzelnen Moduls (z.B. 20 V), während sich die Stromstärken (Ampere) aller angeschlossenen Module zur Gesamtstromstärke addieren.
- Vorteile bei schwierigen Dächern: Diese Schaltung ist ideal bei Teilverschattung und unterschiedlichen Ausrichtungen. Die Entscheidung zwischen einer Reihen- oder Parallelschaltung hängt maßgeblich von der Dachbeschaffenheit ab, da bei einer parallelen Verkabelung die Gesamtleistung nicht komplett einbricht, wenn ein einzelnes Modul durch Schatten ausfällt.
- Nachteile und technische Hürden: Die addierten höheren Stromstärken erfordern zwingend größere Kabelquerschnitte von mindestens 4 bis 6 mm². Dünnere Kabel überhitzen bei hohen Ampere-Werten. Zudem werden leistungsstärkere Laderegler benötigt, die diese hohen Ströme sicher verarbeiten können.
- Optimale Einsatzorte: Die parallele Verkabelung ist perfekt für Balkon, Dach, Garage und Garten geeignet. Ihre Stärken spielen die Parallelschaltung besonders bei kurzen Kabelwegen aus, da hier die Leitungsverluste durch hohe Ströme minimal bleiben.
Warum die Parallelschaltung oft die bessere Wahl ist
Die Entscheidung für eine Parallelschaltung fällt meist aus Ertrags- und Sicherheitsgründen. Diese Verkabelung bietet maximale Flexibilität bei suboptimalen Wetter- und Standortbedingungen.
Schattierungsprobleme lösen
Die Parallelschaltung löst Schattierungsprobleme effektiv, da jedes Solarmodul unabhängig arbeitet. Ein einzelner Schatten reduziert bei einer Reihenschaltung die Gesamtleistung auf das Niveau des schwächsten Moduls. Parallel geschaltet, liefert jedes Panel weiterhin seinen maximal möglichen Ertrag an den Wechselrichter.
Spannung und Strom optimieren
Eine parallele Verkabelung optimiert den Stromertrag bei unterschiedlichen Dachausrichtungen wie Ost und West. Unterschiedliche Modulwerte führen in Reihe zu massiven Verlusten, während ein paralleles System die individuellen Leistungsspitzen der Module im Tagesverlauf optimal ausnutzt.
Sicherheitsaspekte beachten
Die Sicherheit bei parallelen Solaranlagen erfordert zwingend die Kontrolle hoher Ströme. Eine korrekte Verkabelung mit passenden Querschnitten von 6 mm² und der Einsatz von Schutzdioden verhindern Rückströme, Hotspots und potenzielle Brandgefahr durch Überhitzung.
Kosten-Nutzen-Faktor abwägen
Höhere Kabelkosten durch dickere Kupferleitungen stehen bei der Parallelschaltung direkten Einsparungen bei den Hardware-Anforderungen gegenüber. Die Auswahl passender Wechselrichter-Typen ist für die exakte Budgetplanung entscheidend, da bei parallelen Systemen keine teuren Hochvolt-Wechselrichter benötigt werden.
Elektrotechnische Grundlagen für die Installation
Das elektrotechnische Verständnis von Volt, Ampere und Watt ist für die sichere Installation paralleler Solarmodule unerlässlich. Falsche Berechnungen führen zu Kabelbränden oder defekten Geräten.
- Spannung (V): Die Systemspannung bleibt bei der Parallelschaltung exakt auf dem Niveau eines einzelnen Solarmoduls. Zwei 20-V-Module liefern weiterhin 20 V parallel.
- Strom (A): Die Ströme aller Module addieren sich zur Gesamtstromstärke des Systems. Zwei 5A-Module liefern parallel 10A.
- Leistung (W): Die Gesamtleistung ergibt sich aus der Summe der Einzelleistungen bei kompatiblen MPP-Punkten. Zwei 100-W-Module liefern 200 W.
- Rückstromgefahr: Blockierdioden sind bei Parallelschaltungen Pflicht, um Modulschäden zu verhindern. Ohne Schutzdioden fließt Strom vom stärkeren zum schwächeren Modul.
Wichtige Fragen zur Verkabelung
Kombination unterschiedlicher Volt-Module
Die Kombination von Solarmodulen mit unterschiedlicher Spannung ist technisch möglich, aber ineffizient. Ein MPPT-Laderegler minimiert zwar die Verluste, zieht die Gesamtspannung der Anlage aber oft auf das Niveau des schwächsten Moduls herab.
Korrekte Verkabelung der Plus- und Minuspole
Für eine korrekte Parallelschaltung verbinden Sie alle Pluspole miteinander und alle Minuspole miteinander. Nutzen Sie dafür zertifizierte MC4-Y-Adapter, um eine dauerhaft wasserdichte Verbindung zu gewährleisten.
Einsatz von Blockierdioden und Y-Adaptern
Sowohl Blockierdioden als auch Y-Adapter sind für eine sichere Parallelschaltung zwingend erforderlich. Schottky-Dioden verhindern den schädlichen Rückfluss von Strom, während Y-Adapter für sichere, wetterfeste Verzweigungen der Kabel sorgen.
Maximale Anzahl paralleler Stränge
Ab drei parallelen Strängen sind Strangsicherungen und Kombinationsboxen (Combiner Boxes) zwingend erforderlich. Diese Absicherung schützt die Solaranlage vor gefährlichen Kurzschlussströmen, die bei mehreren parallelen Modulen entstehen können.
Technische Voraussetzungen und wichtige Komponenten
Eine fehlerfreie Hardware-Auswahl entscheidet über die Lebensdauer einer parallelen Solaranlage. Hochwertige Komponenten sind bei hohen Strömen unerlässlich.
Modulkompatibilität und Laderegler
Eine identische MPP-Spannung (Maximum Power Point) der Solarmodule ist die Grundvoraussetzung, um Leistungsverluste zu vermeiden. Ein MPPT-Laderegler wird zwingend empfohlen, da er Spannungsflexibilität bietet und sich dynamisch an wechselnde Lichtverhältnisse anpasst, um den Solarertrag zu optimieren.
Sicherungen und Kabelquerschnitt
Jeder parallele Strang muss kurzschlussfest nahe der positiven Sammelschiene abgesichert werden. Ein Kabelquerschnitt von 6 mm² ist für die meisten Heim-Anwendungen der sichere Standard, um Leitungsverluste bei einem hohen Gesamtstrom zu minimieren.
Wechselrichter-Check
Vor der Installation müssen der maximale Eingangsstrom und die Startspannung des Controllers geprüft werden. Bei der Dimensionierung der Solarmodule für das Eigenheim ist entscheidend, dass die addierte Stromstärke das Limit des Wechselrichters nicht überschreitet, da das Gerät sonst abschaltet oder dauerhaften Schaden nimmt.
Praxis-Tipps für Balkon, Dach, Garage und Garten
Die Theorie der Parallelschaltung muss an die realen Gegebenheiten des Grundstücks angepasst werden. Jeder Standort erfordert eine spezifische Verkabelungsstrategie.
- Balkonkraftwerk: Die Parallelschaltung stabilisiert den Ertrag eines Balkonkraftwerks bei Teilverschattung durch Geländer oder Bäume. Der Einsatz spezieller Mikrowechselrichter für Balkonkraftwerke ermöglicht es, jedes Modul einzeln zu tracken und die Effizienz zu maximieren.
- Garage und Garten: Die parallele Verkabelung bietet Flexibilität für unterschiedliche Modulausrichtungen. Ein Modul nach Osten und eines nach Westen liefert über den gesamten Tag einen konstanten, wenn auch niedrigeren Spitzenertrag.
- Dach und Fassade: Ein Hybridansatz (Serie/Parallel) hilft bei großen Dächern, die Wechselrichtergrenzen exakt einzuhalten. Dabei werden jeweils zwei Module in Reihe geschaltet und diese Paare anschließend parallel verbunden.
- Gleichlange Kabel und Tests: Identische Kabellängen sind wichtig, um Ungleichgewichte bei der Strangparallelität zu vermeiden. Vor der endgültigen Montage sollten reale Schattenbedingungen mit einem Multimeter simuliert werden.
Schritt-für-Schritt-Anleitung zur sicheren Installation
Eine systematische Montage ist bei der Parallelschaltung entscheidend. Ein einziger Verkabelungsfehler kann das gesamte Solarsystem lahmlegen.
- Datenblatt-Check: Vergleichen Sie zwingend Modul- und Wechselrichterdaten wie Voc (Leerlaufspannung), Vmp (MPP-Spannung), Isc (Kurzschlussstrom) und Imp (MPP-Strom).
- Planungsskizze: Zeichnen Sie Kabellängen, Sicherungen und die exakte Wechselrichterposition vorab in einen Plan ein.
- Verkabelung: Stecken Sie die wetterfesten MC4-Stecker hörbar ein. Verbinden Sie konsequent Plus auf Plus und Minus auf Minus.
- Schutzmaßnahmen: Installieren Sie Blockierdioden und den Überspannungsschutz in wetterfesten Anschlussdosen.
- Messlauf: Messen Sie die Leerlaufspannung und den Kurzschlussstrom mit einem Multimeter vor dem finalen Anschluss ans Speichersystem.
Speichersysteme und Balkonkraftwerke sinnvoll kombinieren
Moderne Heimspeicher machen Solaranlagen-Besitzer unabhängig vom Netzbetreiber, indem sie den tagsüber produzierten Strom für die Nacht speichern. In Zeiten dynamischer globaler Entwicklungen und schwankender Energiemärkte wird der Wunsch nach einer verlässlichen und eigenständigen Stromversorgung immer zentraler.

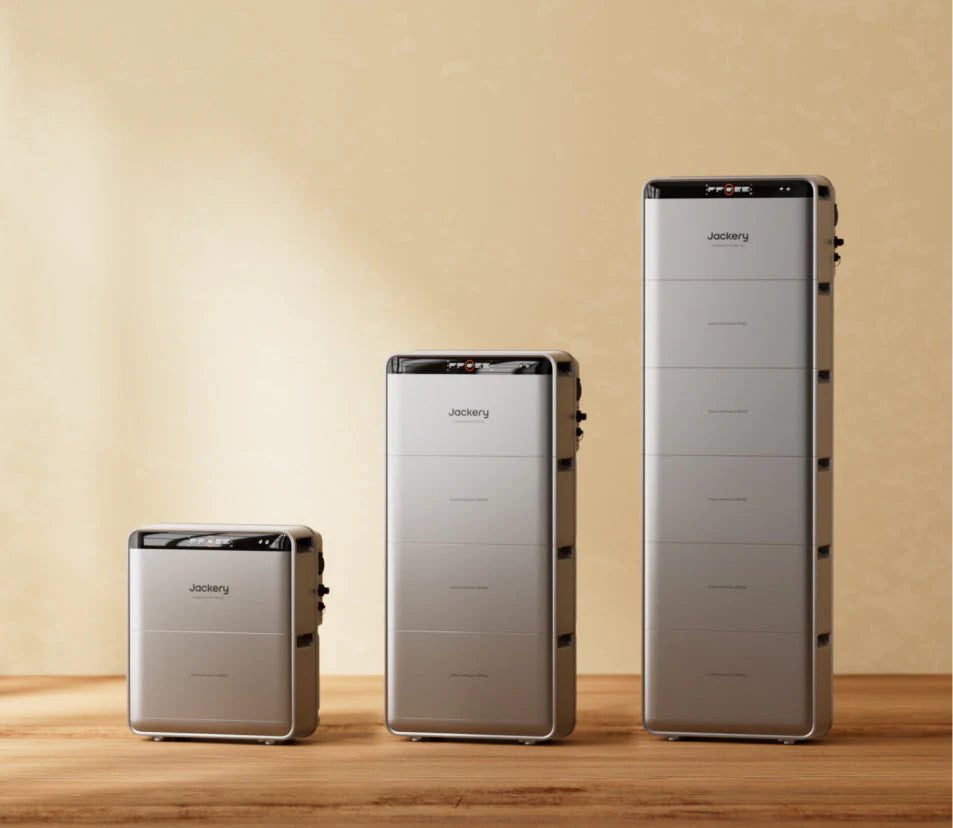

Ein Heimspeicher wie der Jackery SolarVault 3 Pro speichert überschüssige Energie hocheffizient und hilft Haushalten dabei, echte Energieunabhängigkeit zu erreichen – völlig unbeeinflusst von externen Preisschwankungen oder Netzengpässen. Der Jackery SolarVault 3 Pro unterstützt bis zu 4.000 W Solar-Input mit 4 unabhängigen MPPT-Trackern. Diese Spezifikationen garantieren maximale Flexibilität bei der Modulverschaltung, egal ob parallel oder in Reihe.
Solche modularen Speichersysteme wachsen mit dem Energiebedarf des Haushalts. Moderne Balkonkraftwerke mit Speicher lassen sich modular von 2,52 kWh auf bis zu 15,12 kWh ausbauen und bieten so eine zukunftssichere und autarke Energieversorgung für das eigene Zuhause.
Nachteile, Risiken und passende Gegenmaßnahmen
Wer Solarmodule parallel schalten möchte, muss die physikalischen Grenzen der Kupferkabel respektieren. Werden diese Grenzen ignoriert, drohen Systemausfälle oder Überhitzung.
Hohe Leitungsströme beherrschen
Die addierten Ampere-Werte bei einer Parallelschaltung erhitzen die Kabel, weshalb Querschnitte von mindestens 6 mm² erforderlich sind. Bei langen Strecken über 15 Meter ist eine Serienschaltung oft die bessere Wahl, da hohe Spannungen weniger Leitungsverluste verursachen als hohe Ströme.
Wechselrichter-Startprobleme vermeiden
Eine zu niedrige Systemspannung verzögert den Start des Wechselrichters am Morgen. Da die Spannung bei der Parallelschaltung auf dem Niveau eines Einzelmoduls bleibt, muss vorab geprüft werden, ob die Mindest-Startspannung (Start-Voltage) des Wechselrichters zuverlässig erreicht wird.
Korrosion und Verschleiß vorbeugen
Ausschließlich UV- und witterungsbeständige MC4-Stecker verhindern Korrosion an den Kontakten. Minderwertige Verbindungen korrodieren im Außenbereich schnell und erzeugen bei hohen Strömen gefährliche Übergangswiderstände.
Nicht identische Module kombinieren
Leistungsverluste durch nicht identische Solarmodule lassen sich durch separate Eingänge am Wechselrichter vermeiden. Leistungsstarke MPPT-Controller können unterschiedliche Spannungskurven intelligent ausgleichen, wenn Module mit abweichenden Spezifikationen parallel betrieben werden.
Sicherheitsempfehlungen und Normkonformität
Solarstrom ist lebensgefährlich, wenn die Anlage falsch dimensioniert oder gehandhabt wird. Die strikte Einhaltung elektrotechnischer Vorgaben ist bei Parallelschaltungen Pflicht.
- Fachgerechte Absicherung: Integrieren Sie DC-Trennschalter und einen normgerechten Überspannungsschutz. Diese Schutzkomponenten trennen die parallele Solaranlage bei Blitzeinschlägen oder Kurzschlüssen sofort vom Netz.
- Installationsnormen und Prüfungen: Beachten Sie zwingend alle lokalen Vorschriften und elektrotechnischen Normen (wie die VDE-Richtlinien in Deutschland). Führen Sie eine Sichtkontrolle und Isolationsmessung vor dem Netzanschluss durch.
- Dokumentation: Bewahren Sie Schaltpläne, Datenblätter und Prüfprotokolle für eventuelle Wartungen auf. Diese Dokumente sind bei Garantieansprüchen oder Versicherungsfällen unerlässlich.
Weiterführende Ressourcen und Monitoring
Eine parallele Solaranlage erfordert nach der Installation eine regelmäßige Überwachung, um schleichende Leistungsabfälle durch defekte Einzelmodule frühzeitig zu erkennen.
Prüfen Sie regelmäßig die Ertragsdaten, das MPP-Tracking und mögliche Fehlermeldungen in der App Ihres Wechselrichters. Nutzen Sie PV-Simulationsrechner zur exakten Bestimmung des Kabelquerschnitts vor dem Kauf der Komponenten. Bei Unsicherheiten bezüglich der hohen Ströme sollte die Anlage zwingend durch eine Elektrofachkraft abgenommen werden.
Spezifische technische Fragen (FAQ)
1.Wie berechnet man den exakten Kabelquerschnitt für hohe Ströme?
Der exakte Kabelquerschnitt für hohe Ströme wird über die Formel für den Spannungsabfall berechnet: (2 × Kabellänge × Stromstärke) ÷ (56 × zulässiger Spannungsabfall). Bei der Parallelschaltung von Solarmodulen müssen Sie immer den Hin- und Rückweg der Kabel sowie die addierte Gesamtstromstärke aller parallelen Module berücksichtigen.
2.Können Optimierer die Parallelschaltung bei extremem Schatten ersetzen?
Ja, Moduloptimierer in einer Reihenschaltung umgehen Schattenprobleme ähnlich effektiv wie eine Parallelschaltung. Für kleine Heimanwendungen ist die einfache Parallelschaltung jedoch deutlich kosteneffizienter, da die Anschaffung teurer Zusatzhardware pro Modul entfällt.
3. Wie wirkt sich sommerliche Hitze auf parallel geschaltete Module aus?
Sommerliche Hitze senkt die Modulspannung drastisch ab. Da die Systemspannung bei der Parallelschaltung ohnehin auf dem niedrigen Niveau eines Einzelmoduls liegt, besteht an heißen Tagen das Risiko, die Mindest-Startspannung des Wechselrichters zu unterschreiten.
4. Darf man flexible und starre Solarmodule parallel kombinieren?
Die Kombination von flexiblen und starren Solarmodulen ist technisch möglich, sofern die MPP-Spannungen identisch sind. Die Herausforderung liegt jedoch in den unterschiedlichen Temperaturkoeffizienten, da flexible Module schneller überhitzen und ihre Spannung dadurch stärker abfällt als bei starren Panels.
5. Was passiert bei einem Kurzschluss innerhalb eines einzelnen parallelen Moduls?
Bei einem Kurzschluss zieht das defekte Modul den Strom der anderen parallelen Strings an sich. Korrekt dimensionierte Strangsicherungen unterbrechen diesen Rückstrom sofort und verhindern, dass die Energie der restlichen Strings das defekte Modul überlastet oder in Brand setzt.
