Ein AC-gekoppeltes Speichersystem bietet eine sichere, herstellerunabhängige Nachrüstungsoption für Bestandsanlagen, die sich nahtlos in die bestehende Hausinstallation integriert, ohne die primäre Solarerzeugung zu stören. Die Nachrüstung bestehender PV-Anlagen erfordert oft flexible Lösungen ohne aufwendigen DC-Umbau. Ein direkter Eingriff in die Gleichstromverkabelung auf dem Dach ist teuer, zeitaufwendig und birgt rechtliche Hürden bei bestehenden Garantien.
Hausbesitzer fürchten bei der Installation oft eine instabile Netz- und Inselumschaltung sowie unerwartete Stromausfälle. Technische Sorgen wie Frequenzverschiebungen und die doppelte Stromumwandlung können das Ausfallrisiko des Systems theoretisch erhöhen. Gleichzeitig verursachen inkompatible Wechselrichter und teure Zusatzhardware oft unerwartete Mehrkosten bei der Integration. Die AC-Kopplung löst diese Probleme durch eine Trennung von Erzeugungs- und Speicherstromkreis.
Definition eines AC-gekoppelten Speichersystems
Ein AC gekoppeltes Speichersystem ist ein Stromspeicher, der auf der Wechselstromseite (AC-Seite) hinter dem bestehenden PV-Wechselrichter an das Hausnetz angeschlossen wird. Der Gleichstrom der Solarmodule wurde an diesem Punkt bereits durch den Inverter in nutzbaren Wechselstrom umgewandelt.
Kernkomponenten des Systems
Das Speichersystem besteht aus vier essenziellen Kernkomponenten, die parallel zur bestehenden PV-Anlage arbeiten:
- Batterie (meist LiFePO4-Technologie für hohe Sicherheit und Langlebigkeit)
- Separater Batteriewechselrichter
- Smart Meter zur präzisen Leistungsmessung
- Automatische Umschalteinrichtung (ATS) für den Notstrombetrieb
Eine Änderung der DC-Verkabelung am Dach entfällt bei diesem Aufbau komplett.
Vorteile der Architektur
Die AC-gekoppelte Architektur ermöglicht einen echten Plug-and-Play-Betrieb. Das System eignet sich ideal für die Erweiterung bestehender Anlagen oder als Upgrade für ein anderes Balkonkraftwerk mit einfachen, standardisierten Anschlüssen. Die Kompatibilität ist der größte Vorteil: Ein AC-System funktioniert markenunabhängig mit fast allen bestehenden PV-Wechselrichtern im Hausnetz.
Die Funktionsweise und der Prozess der Stromumwandlung
Der Energiefluss in einem AC-System basiert auf der sofortigen Umwandlung von Gleichstrom (DC) in Wechselstrom (AC) durch den bestehenden PV-Wechselrichter. Dies unterscheidet sich grundlegend von DC-gekoppelten Varianten, bei denen der Strom vor der Wechselrichtung gespeichert wird.
Laden und Entladen der Batterie
Überschüssiger AC-Strom, der nicht direkt im Haushalt verbraucht wird, fließt zum Batteriewechselrichter. Dieser wandelt den Wechselstrom zurück in Gleichstrom und speichert ihn in der Batterie. Bei abendlichem Strombedarf wandelt der Batteriewechselrichter den DC-Strom der Batterie wieder in AC-Strom für die Haushaltslasten um.
Umwandlungsverluste und Inselsteuerung
Durch diese mehrfache Stromumwandlung (DC zu AC, AC zu DC, DC zu AC) entstehen typische Systemverluste von 5 bis 15 Prozent. Diese Verluste fallen besonders im reinen Inselbetrieb ins Gewicht. Bei einem Netzausfall übernimmt die Inselsteuerung die Kontrolle. Der PV-Inverter synchronisiert sich dabei über eine präzise Frequenz- und Leistungssteuerung mit dem Batteriewechselrichter, der nun das lokale Stromnetz aufbaut.
Einsatz im Netzparallelbetrieb vs. Inselbetrieb
Ein AC-Speichersystem arbeitet in zwei völlig unterschiedlichen Betriebsmodi, die jeweils eigene technische Anforderungen an das Energiemanagement stellen.
Optimierung im Netzbetrieb
Der Netzbetrieb optimiert primär den Eigenverbrauch, indem Strom tagsüber erzeugt und nachts genutzt wird. Bei einem Jahresverbrauch von 3.000 kWh erreicht beispielsweise der Jackery SolarVault 3 Pro (2,52 kWh Basiskapazität) mit 2 kW PV-Leistung eine Autarkie von 73 % und eine Jahresersparnis von 701 €. Moderne Anlagen nutzen zudem dynamische Stromtarife, um bei günstigen Preisen Energie aus dem Netz zu laden. Ein integriertes Zero-Export-Management verhindert auf Wunsch die ungewollte Einspeisung ins öffentliche Netz. Dies steigert die Wirtschaftlichkeit von Photovoltaik-Projekten erheblich.
Autarkie im Inselbetrieb
Im Inselbetrieb trennt sich das Haus vom öffentlichen Netz, wobei die Batterie ein autarkes Inselnetz bildet und die Taktfrequenz (50 Hz) vorgibt. Hier zeigt sich der enorme Vorteil der Notstromversorgung: Modelle wie der Jackery SolarVault 3 Pro liefern 1.200 W Notstrom-Leistung (Off-Grid) mit einer USV-Umschaltzeit von unter 20 ms, um wichtige Haushaltsgeräte bei einem Ausfall nahtlos weiterzubetreiben. Ein Schwarzstart – das Hochfahren der Anlage bei komplett entleerter Batterie nur durch Sonnenenergie – ist bei vielen Systemen möglich. Eine automatische Transfer-Box (ATS) minimiert die Ausfallzeit bei einem plötzlichen Stromausfall auf wenige Millisekunden.
Risiken und Lastmanagement
Ein striktes Lastmanagement ist im Inselbetrieb zwingend erforderlich. Eine fehlerhafte Frequenzregelung zwischen Batterie- und PV-Wechselrichter führt zur sofortigen Systemabschaltung. Die Integration von großen Verbrauchern wie Wärmepumpen oder EV-Ladepunkten im Notstrombetrieb überlastet ungesteuerte Systeme sofort.
Vorteile der AC-Kopplung für die Nachrüstung
Die Entscheidung für eine AC-Kopplung fällt meist aus pragmatischen und wirtschaftlichen Gründen, da der Eingriff in die bestehende Infrastruktur minimal bleibt.
Maximale Herstellerunabhängigkeit
Bestehende Wechselrichter müssen bei einer AC-Kopplung nicht getauscht werden. Dies schützt getätigte Investitionen und erhält laufende Herstellergarantien der PV-Anlage. Eine DC-Neuverkabelung ist nicht erforderlich, was den Installationsaufwand drastisch reduziert und einen deutlich geringeren Eingriff in den bestehenden PV-String bedeutet.
Räumliche Flexibilität und Praxisbeispiele
Der Speicher kann räumlich getrennt von der PV-Anlage installiert werden. Beliebte Aufstellorte für die Batterieeinheit sind die Garage oder der klimatisierte Hauswirtschaftsraum. Wenn Sie kleinere Anlagen aufrüsten möchten, können Sie problemlos einen Speicher für Balkonkraftwerk nachrüsten.
Jackery Lösungen für die Nachrüstung
Für die Integration in Bestandsnetze bietet Jackery spezialisierte und skalierbare Lösungen an:
- AC-Kopplung für die nahtlose Integration in bestehende
- Hausnetze 4.000 W Solar-Input mit 4 unabhängigen
- MPPT-Trackern (28A pro Kanal) Hohe Zyklenfestigkeit durch LFP-Zellen (15 Jahre Lebensdauer / 6.000+ Zyklen)
- Ideal für die Erweiterung von Bestandsanlagen mit flexibler Solar- und AC-Kopplung
Wirtschaftlichkeit und technische Aspekte
Die Rentabilität eines Speichersystems hängt maßgeblich von der richtigen Dimensionierung und der Wahl der passenden Hardware-Komponenten ab.
Effizienz vs. Kosten
Das Retrofit über eine AC-Kopplung ist oft günstiger als eine komplette DC-Umrüstung, trotz eines leichten Effizienznachteils durch die Umwandlungsverluste. Der Austausch eines funktionierenden PV-Wechselrichters gegen einen Hybrid-Wechselrichter verschlingt oft das eingesparte Geld der besseren Effizienz. Erfahren Sie mehr darüber, warum Sie ein Stromspeicher Balkonkraftwerk brauchen.
Batterietechnologie und Dimensionierung
Als Faustregel für die Dimensionierung gilt: 1 kWh Speicherkapazität pro 1 kWp PV-Leistung. LiFePO4 (LFP) Akkus sind wegen ihrer hohen Sicherheit, thermischen Stabilität und Zyklenfestigkeit der absolute Branchenstandard für diese Heimspeicher.
Lebensdauer und Kostenfallen
Die höheren Umwandlungsverluste der AC-Kopplung können die Zyklusbelastung der Batterie minimal erhöhen, da mehr Bruttoenergie für die gleiche Nettoleistung bewegt werden muss. Achten Sie bei der Planung auf versteckte Kosten: Zwingend benötigte Smart Meter, zusätzliche Kommunikationskabel oder Modbus-Anpassungen treiben das Budget oft unerwartet in die Höhe.
Praktische Checkliste für die Nachrüstung (System-Audit)
Ein erfolgreiches Retrofit erfordert eine systematische Prüfung der Bestandsanlage. Nutzen Sie diese Checkliste vor dem Kauf von Hardware:
- Inverter-Check: Prüfen Sie zwingend, ob Ihr bestehender PV-Wechselrichter die Frequenz- und Leistungsbegrenzung (Frequency Shift Power Control) unterstützt.
- Kommunikation und App-Steuerung: Die Daten werden über die Jackery Home App erfasst und gesteuert. Der Nutzer muss zunächst das Zubehör und das Energiespeichersystem in der App verbinden. Verifizieren Sie zudem die Modbus/RS-485-Schnittstellen für eine reibungslose Hardware-Synchronisation.
- ATS-Integration: Eine automatische Umschaltbox minimiert Ausfallzeiten bei Netzverlust und garantiert eine echte Nachrüstung mit dreiphasigem Ersatzstrom.
- Lastpriorisierung: Definieren Sie kritische Verbraucher (Kühlschrank, Router, Licht) und sichern Sie diese separat auf einem Notstromausgang ab.
- Simulationstest: Testen Sie das System durch manuelles Trennen vom Stromnetz (Hauptschalter aus) vor der finalen Inbetriebnahme.
- Firmware: Halten Sie die Software von Wechselrichter und Batterie immer auf der aktuellsten Version, um Kommunikationsfehler zu vermeiden.
Skalierbarkeit und Systemerweiterung
Moderne AC-Systeme wachsen mit dem Energiebedarf eines Haushalts, der durch die Anschaffung eines Elektroautos oder einer Wärmepumpe oft nachträglich steigt.
Kapazität im Einzelsystem und Parallelbetrieb
Ein einzelnes Speichersystem ist flexibel von 2,52 kWh bis 15,12 kWh erweiterbar. Dies geschieht durch die Kombination von einer Haupteinheit mit maximal fünf Zusatzakkus. Für einen sehr großen industriellen oder gewerblichen Bedarf sind bis zu 45,36 kWh durch die Parallelschaltung von drei kompletten Systemen möglich.
Ladeeffizienz und Modulkompatibilität
Ein integrierter 28A MPPT-Laderegler (wie im Jackery SolarVault 3 Pro) bietet eine hohe Stromgrenze und reduziert Verluste bei starker Sonneneinstrahlung. Im Vergleich zu einem anderen Balkonkraftwerk, das oft nur ein Stromlimit von 18 A bietet, ist dies ein entscheidender Vorteil. Ein 18A-Limit ist unzureichend für moderne Hochleistungs-Solarmodule, da es die Spannung künstlich begrenzt und den überschüssigen Strom abschneidet, was zu erheblicher Energieverschwendung führt. Der 28A MPPT von Jackery empfängt die volle Leistung ohne Begrenzungsverlust. Hinweis: Die tatsächliche Leistung ist stets abhängig von der Modulkonfiguration, den Lichtbedingungen und den Systemleistungsgrenzen. Detaillierte Unterschiede finden Sie im Vergleich von On-Grid vs. Off-Grid Wechselrichtern.
Sicherheitsvorschriften und Installation in Deutschland
Die Installation von Netzersatzanlagen und Speichern unterliegt in Deutschland strengen gesetzlichen und normativen Vorgaben zum Schutz des Stromnetzes.
Fachbetriebspflicht und Anmeldung
Die Festinstallation an der Hauselektrik erfordert zwingend einen zertifizierten Elektrofachbetrieb. Eigenmächtige Eingriffe in den Zählerschrank sind illegal und lebensgefährlich. Jedes System, auch ein kleines Steckerspeichergerät, muss im Marktstammdatenregister (MaStR) registriert und dem lokalen Netzbetreiber gemeldet werden.
Normen, Aufstellung und Dokumentation
Die strikte Einhaltung der VDE-Normen, insbesondere der VDE-AR-N 4105 (Erzeugungsanlagen am Niederspannungsnetz), ist gesetzlich vorgeschrieben. Installieren Sie den Speicher trocken, frostgeschützt und gut belüftet, um die Herstellergarantie zu wahren. Halten Sie Schaltpläne, Prüfprotokolle und alle relevanten Prüfzeichen für eventuelle Netzprüfungen griffbereit. Dies gilt besonders, wenn Sie eine autarke PV Inselanlage aufbauen.
Häufige Anfängerfragen (FAQ)
Wie fließt Energie im Inselmodus?
Die Batterie übernimmt die Netzbildung und stellt die 50-Hz-Frequenz bereit. Die PV-Anlage liefert Strom, der über eine präzise Frequenzregelung an den aktuellen Verbrauch des Haushalts angepasst wird.
Kann ich den bestehenden Netzwechselrichter nutzen?
Ja. Bei der AC-Kopplung bleibt der bestehende Wechselrichter unangetastet im System und wandelt weiterhin den Gleichstrom der Solarmodule in Wechselstrom um.
Welche Batterie für 5 kW PV?
Die Faustregel ergibt eine empfohlene Kapazität von ca. 5 kWh (1 kWh pro 1 kWp). Der tatsächliche Bedarf hängt jedoch stark vom individuellen Lastprofil und dem abendlichen Stromverbrauch ab.
Kann ich eine Wärmepumpe im Inselbetrieb nutzen?
Dies ist nur mit striktem Lastmanagement und einer ausreichend dimensionierten Batteriekapazität möglich. Der hohe Anlaufstrom der Wärmepumpe bringt kleine Speichersysteme sofort zum Absturz.
Wie viel Wirkungsgradverlust ist normal?
Rechnen Sie mit 5 bis 15 Prozent Verlust durch die doppelte Stromumwandlung. Im reinen Inselmodus fällt dieser Verlust tendenziell etwas höher aus.
Zusammenfassung und Fazit
Die AC-Kopplung ist eine hochgradig praktikable Retrofit-Option mit maximaler Flexibilität für Bestandsanlagen. Sie schützt bestehende Investitionen und vermeidet teure Eingriffe in die Dachverkabelung.
Planen Sie sorgfältig für die Frequenzregelung, kalkulieren Sie die Umwandlungsverluste ein und prüfen Sie die Kompatibilität der bestehenden Wechselrichter. Führen Sie vor der Installation ein System-Audit durch, nutzen Sie zwingend ein ATS für Notstrom und wählen Sie konservative Betriebsparameter für maximale Lebensdauer.

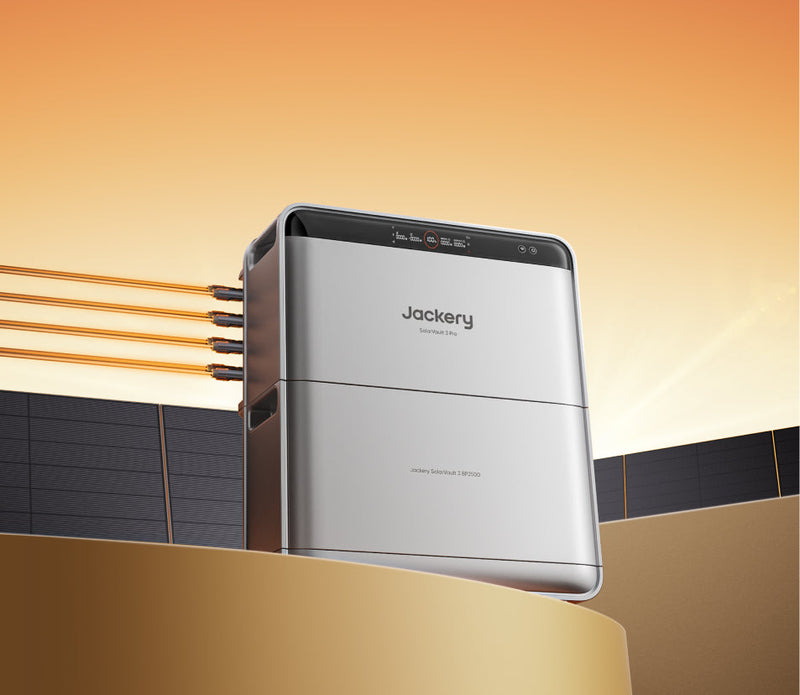

Lösungen wie der Jackery SolarVault 3 Pro vereinfachen die Nachrüstung durch eine integrierte AC-Kopplung (1.200 W), 4.000 W Solar-Input und standardisierte Anschlüsse massiv. Informieren Sie sich darüber, wie Balkonspeicher mit Notstrom Ihre Unabhängigkeit im Alltag sichern können.
