So schließen Sie Ihr Balkonkraftwerk richtig an – mit Schaltplan

Die Nutzung von Sonnenenergie zur Erzeugung von grünem Strom ist bestimmt keine Neuheit mehr. Solaranlagen und Balkonkraftwerke erfreuen sich immer größerer Beliebtheit, um eigenen Strom zu produzieren und so langfristig nachhaltiger zu leben und die Stromkosten zu senken. Mit Technologien wie den Jackery SolarVault 3 Pro kann man den selbst produzierten Strom sogar für die spätere Nutzung von beispielsweise Haushaltsgeräten speichern.

Dabei spielt es keine Rolle, ob man sich für eine PV-Anlage auf dem Dach oder doch für ein Balkonkraftwerk entscheidet, denn die Planung sollte in beiden Fällen gut überlegt sein. Eines darf beim Balkonkraftwerk anschließen nicht fehlen: ein detaillierter und aussagekräftiger Schaltplan. In diesem Artikel zeigen wir Ihnen deshalb, wieso Sie einen solchen Schaltplan anfertigen sollten und was bei der Installation eines Balkonkraftwerks zu beachten ist.

So schließen Sie Ihr Balkonkraftwerk an

Ein Balkonkraftwerk ist eine unkomplizierte und günstige Alternative zur Dach-Solaranlage. Aufgrund seiner Vielseitigkeit müssen die Paneele des Balkonkraftwerks nicht auf dem Dach angebracht werden. Stattdessen können sie – wie der Name schon sagt – an der Außenseite des Balkons installiert werden. Doch das ist nicht die einzige Möglichkeit: Die Solarpaneele können beispielsweise auch im Garten, an der Fassade oder auf einem Carport angebracht werden. Bei der Wahl des Standorts sollten Faktoren wie Sonneneinstrahlung, Sicherheit und Ausrichtung beachtet werden.

Dank der vielen Installationsmöglichkeiten eignet sich ein Balkonkraftwerk auch für Nutzer, die kein eigenes Haus und keinen Zugang zum Dach besitzen, wie beispielsweise Mieter. Zudem geht die Installation eines Balkonkraftwerks mit weniger Auflagen und geringeren Investitionskosten einher und kann vom Nutzer selbst durchgeführt werden. Somit bietet das Balkonkraftwerk eine smarte Alternative zu klassischen Solaranlagen.

Ein Balkonkraftwerk wird meist über ein oder zwei Solarpanels mit einem Mikrowechselrichter verbunden, der den erzeugten Gleichstrom in haushaltsüblichen Wechselstrom umwandelt. Der Balkonkraftwerk Wechselrichter wird über ein spezielles Einspeisekabel direkt mit einer Steckdose verbunden.

Dadurch speist die Anlage den Strom ins Hausnetz ein. Wichtig ist, dass die Anlage beim Netzbetreiber angemeldet werden muss und die Montage sowie Erdung sicher und den Vorschriften entsprechend durchgeführt wird. Auch, wenn ein Balkonkraftwerk mit Speicher angeschlossen werden soll, kann ein Schaltplan hilfreich sein.

Schaltplan für ein Balkonkraftwerk

Ein Schaltplan für ein Balkonkraftwerk mit Speicher ist eine schematische Darstellung, vergleichbar mit einem Bauplan. Er zeigt, wie die einzelnen Komponenten eines Balkonkraftwerks miteinander verbunden sind und dient als Orientierung, um den Aufbau und die Funktionsweise der Anlage zu verstehen. Der Schaltplan unterstützt Sie sowohl bei der Installation als auch bei der Wartung, indem er den Stromfluss von der Erzeugung bis zur Nutzung verdeutlicht.

Ein solcher Plan kann entweder im Lieferumfang enthalten sein oder bei Bedarf individuell erstellt werden. Er ist essenziell für eine korrekte Installation und hilft, Fehlanschlüsse zu vermeiden, was die Sicherheit der Anlage erhöht.

Darüber hinaus bietet der Schaltplan eine übersichtliche Darstellung aller Komponenten und ist besonders nützlich für Laien, die ihr Balkonkraftwerk selbst anschließen möchten.

So setzt sich der Schaltplan eines Balkonkraftwerks zusammen:

• PV-Module (Solarmodule): Bei einem Balkonkraftwerk können die Solarmodule auf der Terrasse, am Balkon oder an der Fassade eines Hauses montiert werden. Alle Module verfügen jeweils über zwei Anschlüsse: einen Pluspol und einen Minuspol. Hier wird der Gleichstrom (DC) erzeugt.
• Wechselrichter: Der Wechselrichter sitzt im Schaltplan hinter den Solarmodulen, da er direkt mit diesen verbunden wird. Hier wird der erzeugte Gleichstrom in nutzbaren Wechselstrom (AC) umgewandelt.
• Anschluss an das Stromnetz: Der Wechselrichter wird über ein Kabel mit einer geeigneten Steckdose (Schuko oder Wieland) verbunden. Dadurch wird der Strom ins Hausnetz eingespeist, sodass er im ganzen Haus genutzt werden kann.
• Batteriespeicher: Der Speicher sitzt vorwiegend zwischen den Solarmodulen und dem Wechselrichter oder ist direkt in den Wechselrichter integriert.
• Sicherungselemente: Auch Sicherungselemente gehören in jeden Schaltplan eines Balkonkraftwerks, um Überlastung oder Kurzschlüsse zu vermeiden.

Balkonkraftwerk richtig anschließen in 6 Schritten

Bevor Sie Ihr Balkonkraftwerk anschließen können, sollten Sie sich zunächstvergewissern, dass alle Vorbereitungen getroffen sind.

Haben Sie einen geeigneten Ort für die Module und das Balkonkraftwerk gefunden? Haben Sie alle Teile, die Sie brauchen? Haben Sie eine Montageanleitung oder einen Schaltplan, um Ihr Balkonkraftwerk anzuschließen? Wenn diese Vorkehrungen getroffen sind, sollten Sie beim Anschluss folgendermaßen vorgehen:

Schritt 1: Anmeldung beim Netzbetreiber

Bevor Sie Ihr Balkonkraftwerk in Betrieb nehmen, müssen Sie es beim zuständigen Netzbetreiber anmelden. In Deutschland ist diese Anmeldung verpflichtend und sollte möglichst frühzeitig erfolgen, idealerweise mindestens zwei Wochen vor dem geplanten Anschluss.

Damit stellen Sie sicher, dass alle formalen Anforderungen erfüllt sind und es später keine Probleme bei der Einspeisung des Stroms ins Hausnetz gibt. Informieren Sie sich im Vorfeld auch darüber, welche Unterlagen der Netzbetreiber verlangt, da dies je nach Region leicht unterschiedlich sein kann.

Schritt 2: Halterung anbringen

Im nächsten Schritt befestigen Sie die Halterung für die Solarmodule an dem zuvor ausgewählten Standort. Das kann zum Beispiel am Balkongeländer, an der Hauswand, auf einer Terrasse oder in einem Gartenbereich sein. Achten Sie dabei unbedingt darauf, die Montageanleitung des Herstellers genau zu befolgen.

Die Halterung muss stabil, sicher und wetterfest montiert werden, damit die Module auch bei Wind und Witterung zuverlässig befestigt bleiben. Zusätzlich sollte der Neigungswinkel möglichst so gewählt werden, dass die Solarmodule viel Sonnenlicht aufnehmen können.

Schritt 3: Installation des Wechselrichters

Der Wechselrichter ist eine der wichtigsten Komponenten des Balkonkraftwerks, da er den von den Solarmodulen erzeugten Gleichstrom in haushaltsüblichen Wechselstrom umwandelt. Wählen Sie für den Wechselrichter einen geeigneten Montageort, der möglichst trocken, gut belüftet und vor direkter Sonneneinstrahlung geschützt ist.

Außerdem sollte der Standort nicht zu heiß werden, da hohe Temperaturen die Effizienz und Lebensdauer des Geräts beeinträchtigen können. Viele Hersteller geben in ihrer Anleitung konkrete Hinweise dazu, wo und wie der Wechselrichter montiert werden sollte. Diese Vorgaben sollten Sie genau einhalten.

Schritt 4: Solarmodule installieren

Anschließend werden die Solarmodule auf der vorbereiteten Halterung montiert. Arbeiten Sie dabei sorgfältig und orientieren Sie sich genau an den Angaben des Herstellers. Da Solarmodule oft groß, schwer und unhandlich sind, empfiehlt es sich, diesen Schritt nicht allein durchzuführen.

Eine zweite Person kann helfen, die Module sicher anzuheben, zu positionieren und zu befestigen. Achten Sie darauf, dass die Module stabil sitzen und nicht verrutschen können. Gleichzeitig sollten sie möglichst so ausgerichtet sein, dass sie über den Tag hinweg eine gute Sonneneinstrahlung erhalten.

Schritt 5: Verkabelung des Balkonkraftwerks

Sobald die Module und der Wechselrichter montiert sind, folgt die Verkabelung. Dabei werden die Solarmodule mit dem Wechselrichter verbunden. Wenn Ihr System zusätzlich über einen Batteriespeicher verfügt, muss auch dieser korrekt eingebunden werden. Verwenden Sie ausschließlich die dafür vorgesehenen Kabel und Anschlüsse und folgen Sie genau der Montageanleitung beziehungsweise dem Schaltplan des Herstellers.

Eine saubere und sichere Verkabelung ist besonders wichtig, damit das Balkonkraftwerk zuverlässig funktioniert und keine unnötigen Sicherheitsrisiken entstehen. Achten Sie außerdem darauf, dass Kabel nicht geknickt, gequetscht oder ungeschützt verlegt werden.

Schritt 6: Anschluss an das Stromnetz

Im letzten Schritt wird der Wechselrichter mit dem Hausnetz verbunden. In vielen Fällen erfolgt dies über eine geeignete Steckdose. Sobald der Anschluss hergestellt ist, kann der erzeugte Solarstrom direkt in Ihr Hausnetz eingespeist und von laufenden Geräten im Haushalt genutzt werden.

Dadurch senken Sie Ihren Strombezug aus dem öffentlichen Netz und sparen Energiekosten. Bevor Sie das System endgültig in Betrieb nehmen, sollten Sie noch einmal alle Verbindungen, Befestigungen und Einstellungen kontrollieren. So stellen Sie sicher, dass Ihr Balkonkraftwerk ordnungsgemäß angeschlossen ist und sicher betrieben werden kann.

Unterschiede zwischen Balkonkraftwerken mit und ohne Batteriespeicher

Ein Balkonkraftwerk kann entweder ohne Batteriespeicher oder mit integriertem oder zusätzlichem Speicher betrieben werden. Beide Varianten haben das gleiche Grundziel: Sie erzeugen Solarstrom für den eigenen Haushalt und helfen dabei, die Stromkosten zu senken. Der entscheidende Unterschied liegt jedoch darin, wann und wie der erzeugte Strom genutzt werden kann.

Balkonkraftwerk ohne Batteriespeicher

Ein Balkonkraftwerk ohne Batteriespeicher ist die einfachere und meist günstigere Variante. Der erzeugte Solarstrom wird in diesem Fall direkt in das Hausnetz eingespeist und sofort von laufenden Geräten verbraucht. Das funktioniert besonders gut tagsüber, wenn zum Beispiel Kühlschrank, Router, Computer oder andere Haushaltsgeräte ohnehin dauerhaft Strom benötigen.

Der Nachteil zeigt sich dann, wenn gerade mehr Strom produziert wird als verbraucht wird. Dieser Überschuss kann ohne Speicher nicht für später aufbewahrt werden. Stattdessen fließt er ins öffentliche Netz zurück.

Balkonkraftwerk mit Batteriespeicher

Ein Balkonkraftwerk mit Batteriespeicher funktioniert etwas anders. Hier wird überschüssiger Solarstrom nicht sofort ins Netz eingespeist, sondern zunächst im Speicher zwischengespeichert. Diese Energie kann dann später genutzt werden, zum Beispiel am Abend, in den frühen Morgenstunden oder bei kurzfristig erhöhtem Strombedarf.

Dadurch steigt der sogenannte Eigenverbrauchsanteil deutlich. Das bedeutet, dass ein größerer Teil des selbst erzeugten Solarstroms auch tatsächlich im eigenen Haushalt genutzt wird.

Die wichtigsten Unterschiede im Überblick:

• Der größte Unterschied zwischen den beiden Systemen liegt also in der Nutzung des Solarstroms.
• Ein System ohne Speicher nutzt den Strom nur in dem Moment, in dem er erzeugt wird.
• Ein System mit Speicher kann überschüssige Energie aufnehmen und sie zeitversetzt wieder abgeben.

So verwenden Sie verschiedene Stecker und Anschlüsse

Beim Anschluss eines Balkonkraftwerks ist die Wahl des richtigen Steckers entscheidend. Grundsätzlich können Balkonkraftwerke je nach System und den lokalen Vorgaben entweder mit einem Schuko-Stecker oder mit einem Wieland-Stecker betrieben werden.

Schuko-Stecker: die einfache und bekannte Lösung

Der Schuko-Stecker ist der klassische Haushaltsstecker, den die meisten Menschen aus dem Alltag kennen. Er wird auch in vielen gewöhnlichen Elektrogeräten verwendet und lässt sich unkompliziert in eine normale Haushaltssteckdose einstecken.

Ein Balkonkraftwerk mit Schuko-Stecker lässt sich in vielen Fällen ohne großen technischen Aufwand mit dem Hausnetz verbinden.

Dennoch sollte auch bei einem scheinbar einfachen Anschluss stets darauf geachtet werden, dass die verwendete Steckdose technisch einwandfrei ist.

Wieland-Stecker: speziell für Balkonkraftwerke entwickelt

Der Wieland-Stecker wurde speziell für Anwendungen wie Balkonkraftwerke entwickelt und gilt als technisch besonders sichere Anschlusslösung. Im Gegensatz zum Schuko-Stecker wird er nicht einfach in jede beliebige Haushaltssteckdose eingesteckt, sondern benötigt in der Regel eine passende Wieland-Einspeisesteckdose, die fachgerecht installiert wird.

Ein wesentlicher Vorteil dieses Systems liegt in seinen zusätzlichen Sicherheitsmerkmalen. Dazu gehören unter anderem ein verbesserter Berührungsschutz sowie eine mechanische Verriegelung, die verhindert, dass der Stecker versehentlich herausgezogen wird.

Schuko-Stecker:

Wieland-Stecker:

Kann ich mein Balkonkraftwerk selbst anschließen?

Dank ihrer unkomplizierten Installation können Sie ein Balkonkraftwerk auch selbst anschließen. Dazu benötigen Sie keinen Fachmann. Sie sollten allerdings darauf achten, dass Sie die technischen Anforderungen erfüllen und die Sicherheitsvorschriften beachten.

Das Balkonkraftwerk muss in jedem Fall beim Netzbetreiber und der Bundesnetzagentur registriert werden. Oft ist ein Wieland-Stecker vorgeschrieben, wenn der Strom eingespeist werden soll. Als Mieter sollten Sie die Installation mit Ihrem Vermieter abstimmen, da das Balkonkraftwerk bauliche Veränderungen am Haus verursachen kann.

Dabei sollten Sie unbedingt darauf achten, die Sicherheit und Stabilität der Installation zu gewährleisten und keine festen Gebäudeteile zu beschädigen. Außerdem sollte die Installation jederzeit wieder rückgängig gemacht werden können.

Neben den rechtlichen Bestimmungen gibt es auch technische Voraussetzungen, die erfüllt sein müssen, wenn Sie ein Balkonkraftwerk selbst anschließen wollen. Sie benötigen alle Komponenten: Solarmodule, einen kompatiblen Wechselrichter sowie eine Wieland-Einspeisesteckdose oder eine geprüfte Schuko-Steckdose. Zudem sollten Netzlast und Sicherung geprüft werden. Wenn Sie auf Nummer Sicher gehen möchten, können Sie für die fachgerechte Erdung einen Elektriker zurate ziehen.

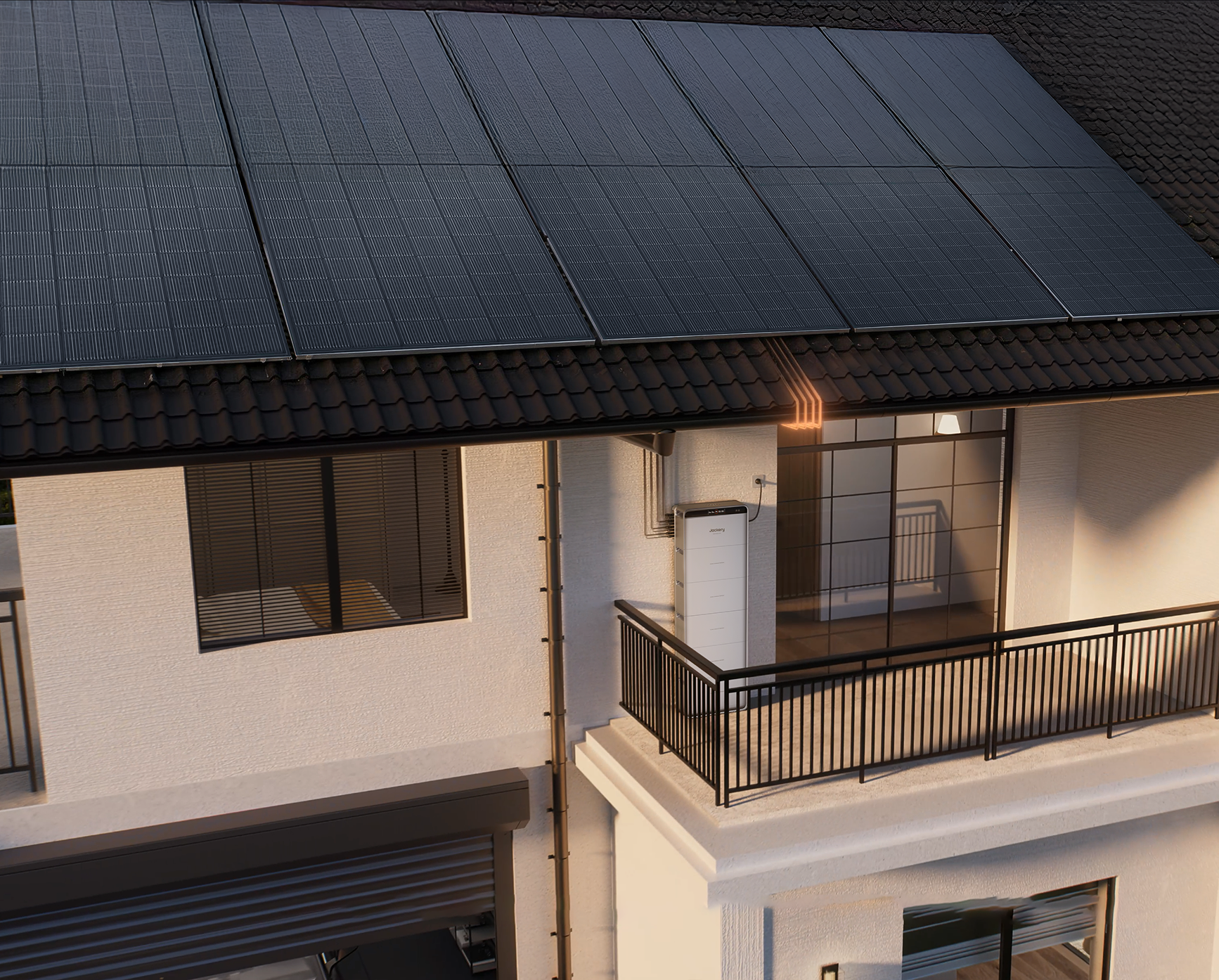

Der Jackery SolarVault 3 Pro ist speziell für eine extrem einfache und schnelle Installation konzipiert. Das System folgt dem Plug-and-Play-Prinzip, sodass in der Regel kein Fachpersonal für den mechanischen Aufbau erforderlich ist.

Jackery SolarVault 3 Pro: Plug-and-Play Intelligentes Energiespeichersystem

Der Jackery SolarVault 3 Pro wurde für Haushalte entwickelt, die ihren Solarstrom effizienter nutzen, mehr Energie speichern und ihren Verbrauch im Alltag smarter steuern möchten. Mit hoher PV-Eingangsleistung, erweiterbarem Speicher, flexibler Skalierung und intelligentem App-Management bietet das System eine vielseitige Lösung für alle, die mehr aus Balkon-, Terrassen- oder Dachsolaranlagen herausholen wollen.

Außerdem lässt es sich problemlos mit Solarmodulen verbinden, egal ob starre oder flexible Solarmodule von Jackery oder von anderen Marken.

Starker Solareingang für bessere Energieausbeute

Der SolarVault 3 Pro wurde entwickelt, um die verfügbare Sonneneinstrahlung im Alltag optimal zu nutzen. Es unterstützt bis zu 4000 W PV-Eingangsleistung und verfügt über vier unabhängige MPPT-Tracker. Dadurch arbeiten verschiedene Modulgruppen effizienter, selbst bei unterschiedlicher Dachausrichtung oder bei Teilverschattung einzelner Module.

Unter den genannten Annahmen kann es bis zu 4800 kWh Strom pro Jahr erzeugen und so den Balkon oder die Dachterrasse in eine produktivere Energiequelle für Ihr Zuhause verwandeln.

Erweiterbarer Speicher für Tag und Nacht

Ein weiteres wichtiges Merkmal ist der modulare Speicher. Das System startet mit 2,52 kWh und kann mit bis zu fünf Batteriepacks auf 15,12 kWh erweitert werden. So eignet es sich für Haushalte unterschiedlicher Größe und mit unterschiedlichen Energiebedürfnissen. Nutzer können so überschüssigen Solarstrom speichern und abends oder nachts nutzen.

Skalierbare Parallelschaltung für größere Häuser

Für Häuser mit höherem Strombedarf bietet der SolarVault 3 Pro zudem eine flexible Erweiterung. Es unterstützt die drahtlose Parallelschaltung von bis zu drei Einheiten und ermöglicht so eine Solareingangsleistung von bis zu 12 kW, eine nutzbare Speicherkapazität von 45,36 kWh und eine Netzausgangsleistung von 3600 W. Damit ist es eine leistungsstarke Option für größere Grundstücke, mehrstöckige Häuser oder Familien mit höherem Energiebedarf.

Zuverlässige Stromversorgung für den täglichen Gebrauch und als Notstromversorgung

Neben der Solarstromerzeugung und -speicherung ist der SolarVault 3 Pro auch für die praktische Stromversorgung von Haushalten konzipiert. Er liefert eine Netzausgangsleistung von 1200 W, bietet eine Bypass-Leistung von bis zu 2300 W und kann bei Stromausfällen innerhalb weniger als 20 Millisekunden auf Batteriebetrieb umschalten.

Intelligentes App-Management für den Stromverbrauch rund um die Uhr

Mit dem Jackery SolarVault 3 Pro können Nutzer in Echtzeit Daten zu Stromerzeugung, -verbrauch und -speicherung über die Jackery-App einsehen. Der intelligente Modus passt den Stromverbrauch automatisch an die prognostizierte Solarstromerzeugung, den Stromverbrauch des Haushalts sowie den Ladezustand der Batterie (SOC) an.

Jackery SolarVault 3 Pro Schaltplan

Hier ist eine kurze Erklärung, wie das Jackery SolarVault 3 Pro in drei verschiedenen Situationen installiert werden kann.

1. Erstinstallation als Plug-&-Play-Heimbatterie

In dieser Variante wird das SolarVault 3 Pro direkt mit der PV-Anlage verbunden und zusätzlich an eine normale Netzsteckdose angeschlossen. Über diese Steckdose kann das System Strom mit dem Haushalt austauschen, sodass Haushaltsgeräte versorgt und überschüssige Energie gespeichert werden kann.

Optional kann ein Smart Meter oder Smart Meter D0-Reader eingebunden werden, um den Energiefluss im Haus besser zu überwachen. Diese Lösung ist besonders praktisch, weil sie schnell aufgestellt, leicht versetzt und einfach umkonfiguriert werden kann.

2. AC-Kopplung für Erstinstallation und bestehende Anlagen

Bei dieser Installation wird das SolarVault 3 Pro ebenfalls an die Netzsteckdose angeschlossen, zusätzlich arbeitet es aber mit einem bestehenden Mikro-Wechselrichter zusammen. Die PV-Anlage liefert Strom an den Mikro-Wechselrichter, dieser speist in den Hauptverteiler ein, und das SolarVault 3 Pro ist parallel in das System eingebunden.

 Ein Smart Meter oder D0-Reader kann auch hier zur Steuerung und Überwachung genutzt werden. Laut Abbildung ist diese Lösung besonders einfach, weil kein Elektriker nötig sein soll und das bestehende System weitergenutzt werden kann.

3. Bestehende Anlage mit Plug-&-Play-Heimbatterie erweitern

In dieser Situation ist bereits eine PV-Anlage mit Mikro-Wechselrichter vorhanden. Der Mikro-Wechselrichter wird dabei direkt mit dem SolarVault 3 Pro verbunden, sodass die Batterie direkt mit dem Strom des PV-Mikro-Wechselrichters geladen wird.

Zusätzlich bleibt das Gerät über die Netzsteckdose mit dem Haushalt verbunden, während ein Smart Meter den Energiefluss zwischen Haushalt, Hauptverteiler und Stromnetz unterstützt. Diese Variante ist besonders für Bestandsanlagen geeignet, weil sie den Eigenverbrauch erhöht, Energieverluste reduziert und vorhandene Komponenten weiter nutzt.

Das Produkt ist mit vier MPPT-Trackern ausgestattet, die jeweils bis zu 1000 W PV-Eingang unterstützen und einen maximalen Gesamteingang von 4000 W ermöglichen. Jeder MPPT unterstützt Solarmodul-Eingänge mit bis zu 60 V/28 A. Die Solarmodulen können in Reihe, parallel oder direkt an das Produkt angeschlossen werden.

Bewahren Sie die wasserdichten Abdeckungen der PV-Anschlüsse für zukünftige Verwendung sicher auf. Das Produkt wird eingeschaltet und startet, sobald es Strom von den Solarmodulen erhält.

• Wenn Sie Jackery starre oder flexible Solarmodulen kaufen, können diese direkt an das SolarVault 3 Pro angeschlossen oder parallel geschaltet werden, bevor sie an das SolarVault 3 Pro angeschlossen werden. Sehen Sie sich das Anschlussdiagramm für Details an.

• Um die Kompatibilität mit Solarmodulen von Drittanbietern zu bestimmen, stellen Sie sicher, dass die Leerlaufspannung und der Kurzschlussstrom der Paneele, ob direkt oder parallel angeschlossen, jeweils unter 60 V und 28 A liegen. Verweisen Sie auf Jackerys Solarmodul-Verbindungsmethoden zur Anleitung.

Beim Einsatz mehrerer Solarmodule für einen PV-Eingang stellen Sie sicher, dass für jeden Strang identische Modelle und Mengen von Solarmodulen verwendet werden, um Produktschäden oder Ladeprobleme aufgrund von Spannungsdifferenzen zwischen den Strängen zu vermeiden.

Verbinden Sie die positiven und negativen Anschlüsse von PV1, PV2, PV3 und PV4 nicht gemischt.

Um die MC4-Verbindung vom SolarVault 3 Pro zu trennen, verwenden Sie den mitgelieferten Solarkabelentferner. Legen Sie dann die wasserdichten Abdeckungen wieder auf.

Kann ein Balkonkraftwerk an eine Verteilerdose angeschlossen werden?

Ja, ein Balkonkraftwerk kann an eine Verteilerdose angeschlossen werden. Dies erfordert jedoch Fachkenntnisse. Der Anschluss erfolgt über den Wechselrichter, der den Strom ins Hausnetz einspeist. Dabei muss der Wechselrichter mit der Verteilerdose verbunden werden, idealerweise über einen Wieland-Stecker, der zusätzliche Sicherheit garantiert.

Es ist wichtig, die Netzlast zu prüfen, die Einspeisung korrekt abzusichern und alle Komponenten vorschriftsgemäß zu installieren. Ein Elektriker sollte den Anschluss prüfen, um Fehler und Risiken zu vermeiden. Die Anlage muss zudem beim Netzbetreiber und der Bundesnetzagentur angemeldet werden.

Häufig gestellte Fragen

Nachfolgend finden Sie häufig gestellte Fragen zu Balkonkraftwerk Anschließen Schaltplan:

1. Ist Jackery SolarVault 3 Pro einfach zu installieren?

Die Installation ist unkompliziert und umfasst zwei Hauptschritte:

Anschluss an das Stromnetz: Verwenden Sie das mitgelieferte Netzanschlusskabel, um den „On-Grid”-Anschluss des Geräts an eine normale Haushaltssteckdose (Schuko-Steckdose, Typ F) anzuschließen.

Anschluss der Solarmodule: Verwenden Sie das PV-Anschlusskabel, um Ihre Solarmodule an die „PV-Eingangs“-Anschlüsse an der Seite des Geräts anzuschließen. Das System beginnt automatisch mit dem Aufladen, sobald die Verbindung hergestellt ist.

Verbinden Sie das Gerät nach dem Einschalten per Bluetooth oder WLAN mit der Jackery App, um die Anfangskonfiguration abzuschließen und die Überwachung Ihres Systems zu starten.

2. Wie wird ein Balkonkraftwerk ans Stromnetz angeschlossen?

Ein Balkonkraftwerk wird über den Wechselrichter mit einer Steckdose (Wieland oder Schuko) ans Stromnetz angeschlossen.

3. Ist es egal, auf welcher Phase das Balkonkraftwerk angeschlossen ist?

Nein, die Phase ist nicht egal, da der Strom nur auf der angeschlossenen Phase genutzt wird.

4. Was ist beim Anschluss eines Balkonkraftwerkes zu beachten?

Sie sollten alle Schritte wie Netzbetreiber-Anmeldung, Sicherheitsvorgaben, korrekter Stecker (oft Wieland) und fachgerechte Installation beachten.

5. Wie lang darf das Kabel vom Balkonkraftwerk sein?

Das Kabel sollte maximal 10-15 Meter lang sein, um Leistungsverluste zu minimieren.

Fazit

Ein Balkonkraftwerk anzuschließen ist heute deutlich einfacher als viele vermuten. Mit der richtigen Vorbereitung, einem verständlichen Schaltplan und einer sauberen Schritt-für-Schritt-Installation lässt sich Solarstrom auch ohne große Dachanlage im Alltag nutzen.

Wer mehr aus seinem selbst erzeugten Solarstrom herausholen möchte, profitiert besonders von einem System mit Speicher und smarter Steuerung. Genau hier setzt der Jackery SolarVault 3 Pro an. Mit hoher PV-Eingangsleistung, erweiterbarer Speicherkapazität, flexiblen Installationsmöglichkeiten und intelligentem App-Management bietet er eine moderne Lösung für Haushalte.
